Описание, применение ПДУ-Н113-200

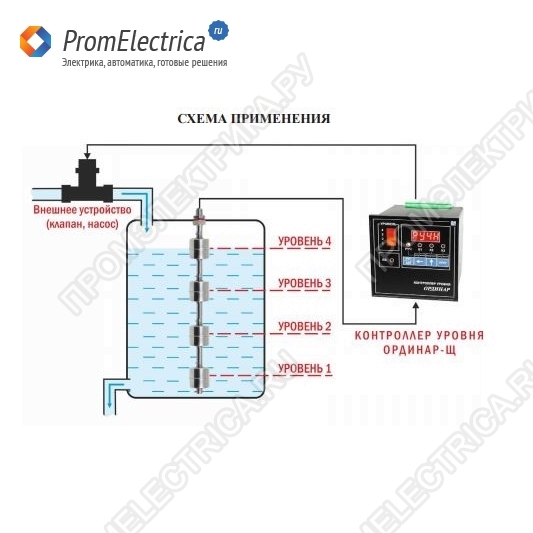

Поплавковый датчик уровня ПДУ-Н113-200 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-Н113-200:
Количество уровней: 3
Длина погружной части: 200 мм
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: −30...110°С
Присоединение: M10
Длина проводов: 350 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики ПДУ-Н113-200:
Рабочее положение Вертикальное
Крепление Вертикальное
Количество уровней 3
Материал корпуса Нержавеющая сталь
Рабочая температура −30...110°С
Максимальное рабочее давление 1 МПа
Максимальная коммутируемая мощность 50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение ≅220 В
Схема подключения 4-проводная
Длина проводов 350 мм
Присоединение М10
Размеры поплавка ∅ 28×26
Размеры погружной части 200×28 мм

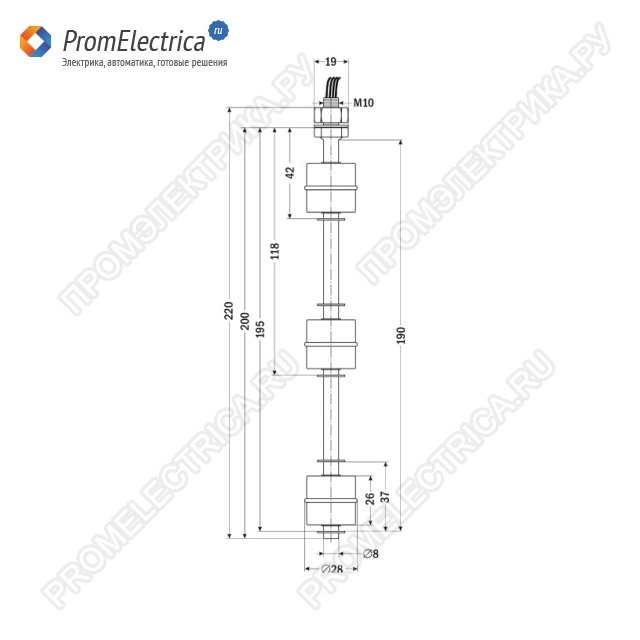

Габаритные размеры ∅ 28×220 мм
Вес 83 г
Порядок работы ПДУ-Н113-200:
1. Установите датчик в вертикальном (ПДУ-Н113-200) или горизонтальном (ПДУ-Н214-400) положении.
2. Подключите датчик к внешнему оборудованию согласно схеме.
3. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к размыканию контакта датчика уровня; при понижении уровня контакт замыкается. Возможно изменение логики работы на противоположную, для этого необходимо: снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место
