Описание, применение ПДУ-Ф251-226
Поплавковый датчик уровня ПДУ-Ф251-226 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-Ф251-226:
Рабочая среда: вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность: 220 ВА, 150 Вт
Максимальное коммутируемое напряжение: ~220 В, =100 В
Рабочее давление: 1,6 МПа
Рабочая температура: 0...150°С
Рабочее положение: горизонтальное
Длина погружной части: 226 мм
Диаметр поплавка: 77 мм
Материал корпуса: нержавеющая сталь
Работа с агрессивными и вязкими жидкостями
Замыкающий или размыкающий контакт
Контроль уровня жидкости
Фланцевое присоединение
Технические характеристики ПДУ-Ф251-226:
Рабочая среда
Вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность 220 ВА, 150 Вт
Максимальное коммутируемое напряжение
~220 В, =100 В
Максимальное давление
1,6 МПа
Рабочее положение Горизонтальное
Рабочая температура 0...150°С
Материал корпуса
Нержавеющая сталь
Диаметр поплавка 77 мм
Длина погружной части 226 мм
Присоединение
Фланцевое F3"

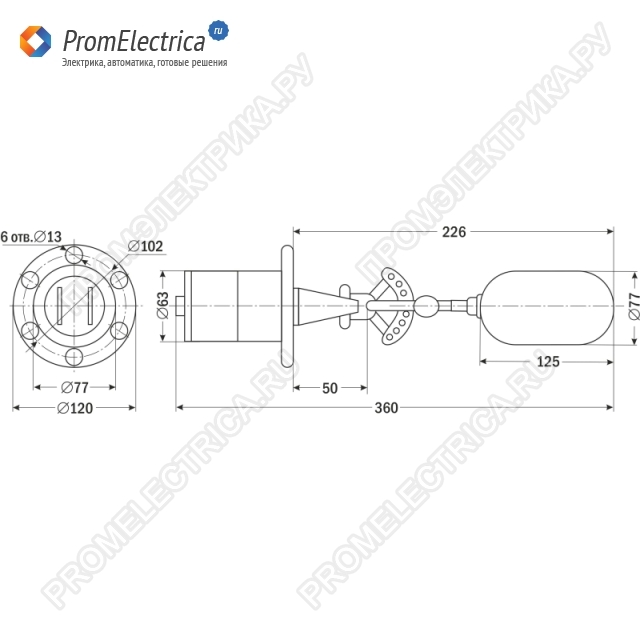

Габаритные размеры ∅ 120×360 мм
Вес 1265 г
Порядок работы ПДУ-Ф251-226:
1. Установите датчик в горизонтальном (для ПДУ-Ф251-226) либо в вертикальном (для ПДУ-Ф161-1246) положении.
2. Открутив крышку прибора, подключите датчик к контактам 1, 2, 3 сигнализатора уровня.
3. Изменяя положение двух болтов рычага, соединяющего главный корпус и поплавковую часть, подберите нужный уровень срабатывания (только ПДУ-Ф251-226).
4. Закрепив винты фиксации на штоке в нужном положении, подберите желаемый уровень, при котором поплавок будет перемещаться на штоке и смещать рычаг, воздействуя на реле (только ПДУ-Ф161-1246).
5. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к замыканию контактов 1–3 и размыканию контактов 1–2 датчика уровня; при понижении уровня контакты 1–3 размыкаются, 1–2 замыкаются.
