Описание, применение H101-45
Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.
Особенности H101-45:
Количество уровней: 1
Длина погружной части: 45 мм, 100 мм, 200 мм
Диаметр поплавка: 28 мм
Максимально коммутируемая мощность: 50 Вт
Максимально коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение: ≅220 В
Максимальное рабочее давление: 1 МПа
Рабочая температура: −30...110°С
Присоединение: M10
Длина проводов: 350 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики H101-45:
Рабочее положение Вертикальное
Крепление Вертикальное
Количество уровней 1
Материал корпуса
Нержавеющая сталь
Температура рабочей среды
−30...110°С
Максимальное рабочее давление
1 МПа
Максимальная коммутируемая мощность
50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение
≅220 В
Схема подключения
2-проводная
Длина проводов
350 мм
Присоединение М10
Размеры поплавка
∅ 28×26 мм
Размеры погружной части
45×28 мм
100×28 мм

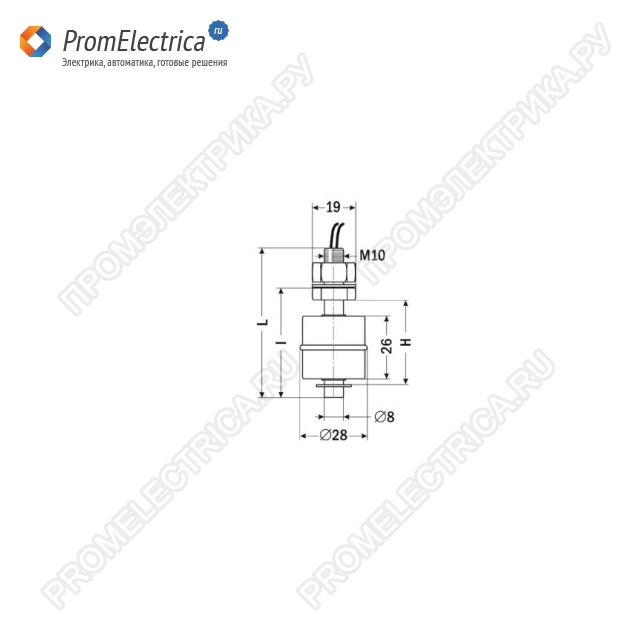

Габаритные размеры
∅ 28×61 мм
∅ 28×115 мм
Вес
40 г
50 г
Порядок работы H101-45:
1. Установите датчик в вертикальном положении.
2. Подключите датчик к внешнему оборудованию согласно схеме.
3. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к размыканию контакта датчика уровня; при понижении уровня контакт замыкается. Возможно изменение логики работы на противоположную, для этого необходимо: снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место
