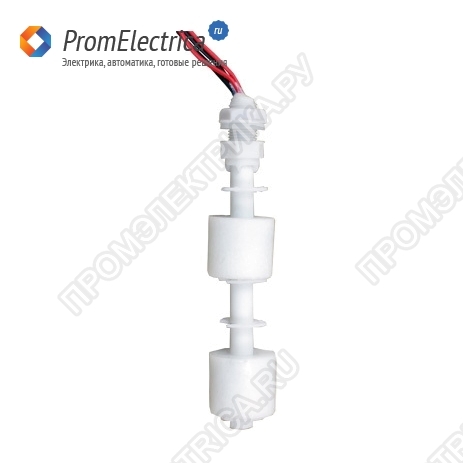

Описание, применение ПДУ-Н502-400
Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-Н502-400:
Количество уровней: 2
Длина погружной части: 100 мм, 200 мм, или 400 мм
Диаметр поплавка: 24 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: 4...80°С
Присоединение: M10
Длина проводов: 350 мм
Рабочее положение: вертикальное
Материал корпуса: полипропилен
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Технические характеристики ПДУ-Н502-400:
Рабочее положение Вертикальное
Количество уровней 2
Материал корпуса
Полипропилен
Рабочая температура 4...80°С
Максимальное рабочее давление 1 МПа
Максимальная коммутируемая мощность 50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение ≅220 В
Длина проводов 350 мм
Присоединение
M10
Диаметр поплавка
24 мм
Длина погружной части
100 мм
200 мм
400 мм

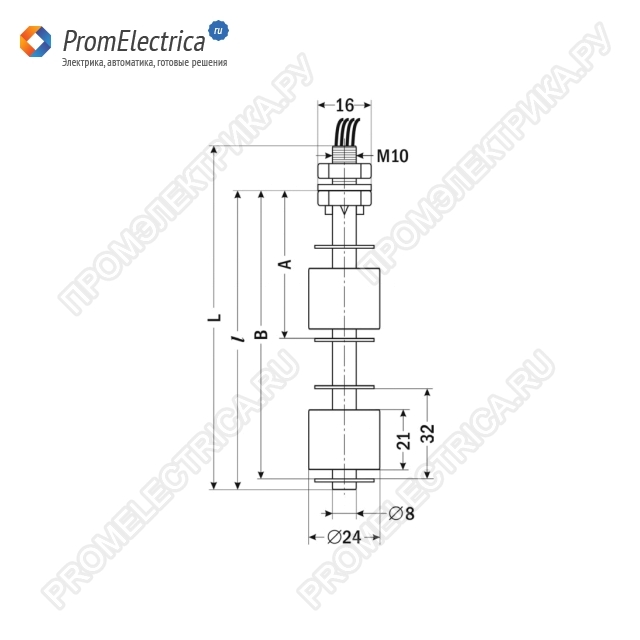

Габаритные размеры
∅ 24×116 мм
∅ 24×215 мм
∅ 24×415 мм
Вес
27 г
33 г
41 г
Порядок работы ПДУ-Н502-400:
1. Установите датчик в рабочее положение.

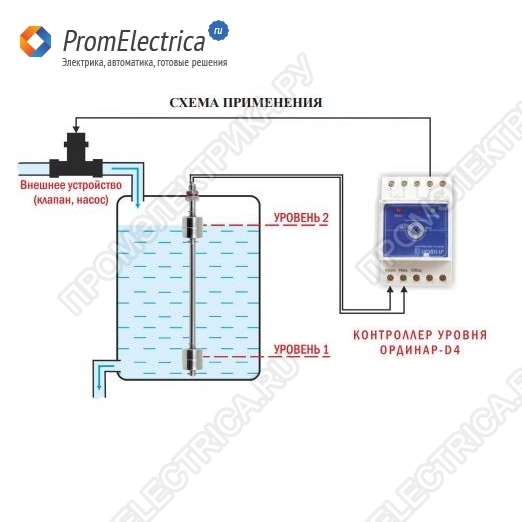

2. Подключите датчик к внешнему оборудованию согласно схеме.
3. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к размыканию контакта датчика уровня; при понижении уровня контакт замыкается. Возможно изменение логики работы на противоположную. Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
