Описание, применение ПИЩ-6-3 СССР выпуск 80-91-18 гг РФ

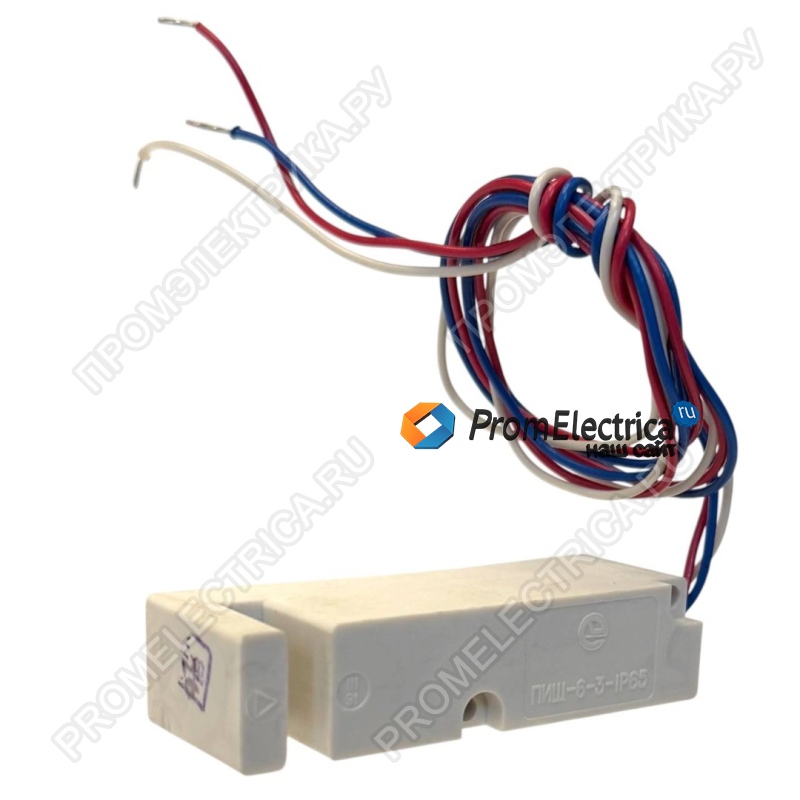

ПИЩ-6-3 — это индуктивный щелевой преобразователь положения, предназначенный для бесконтактного определения местонахождения объектов и преобразования этой информации в дискретный (бинарный) электрический сигнал .
Ключевые преимущества
Всепогодное исполнение Степень защиты IP65 обеспечивает полную защиту от пыли и защиту от водяных струй с любого направления .
Высокая частота срабатывания Максимальная частота — 1000 Гц. Датчик способен обрабатывать сигналы от быстро движущихся объектов .
Стабильность параметров Нестабильность точки срабатывания не превышает 0,1 мм. Смещение при изменении температуры или напряжения питания строго нормировано .
Технические характеристики
Тип преобразователя
ПИЩ-6-3
Расшифровка аббревиатуры
Преобразователь Индуктивный
Щелевой
Ширина щели
6 мм
Принцип действия
Индуктивный (LC-генератор)
Напряжение питания
12 В постоянного тока
Допустимое отклонение питания
от −15 % до +10 %
Напряжение питания цепи нагрузки (макс.)
30 В
Номинальное нагрузочное сопротивление
(активная нагрузка, 12 В)
330 Ом
Потребляемая мощность (не более)
0,1 Вт
Максимальная частота срабатывания
1000 Гц
Минимальные размеры воздействующего
элемента (алюминиевая пластина)
20 × 12 × 0,5 мм
Дифференциал хода (гистерезис) — не более
0,2 мм
Дифференциал хода (гистерезис) — не менее
1,5 мм
Нестабильность точки срабатывания
0,1 мм
Смещение точки срабатывания от температуры
(на каждые 10 °C)
0,3 мм
Смещение точки срабатывания от колебаний
питания (12→10,2 В)
0,4 мм
Смещение точки срабатывания от колебаний
питания (12→13,2 В)
0,4 мм
Диапазон рабочих температур
−40…+70 °C
Степень защиты
IP65
Масса (не более)
0,075 кг
Габаритные размеры (Д × Ш × В)
81 × 19,5 × 28,5 мм
Схема подключения
Цвет провода
Назначение
Красный
+12 В (питание датчика)
Синий
0 В (общий)
Белый
Выход сигнала (на нагрузку)
Нагрузка (Rн) включается между белым проводом и положительным полюсом источника питания (+12 В) .
Области применения:
Станкостроение — контроль положения рабочих органов, определение крайних положений.
Пищевая промышленность — срабатывание на алюминиевые пластины (алюминий не боится коррозии и безопасен для пищевых сред) .
Текстильная промышленность — контроль обрыва нити, положения тканевых полотен .
Машиностроение и конвейерные линии — подсчёт перемещаемых объектов, позиционирование.
Системы автоматизации зданий — контроль положения ворот, дверей, заслонок.
