Описание, применение E3S-GS1E4 Omron

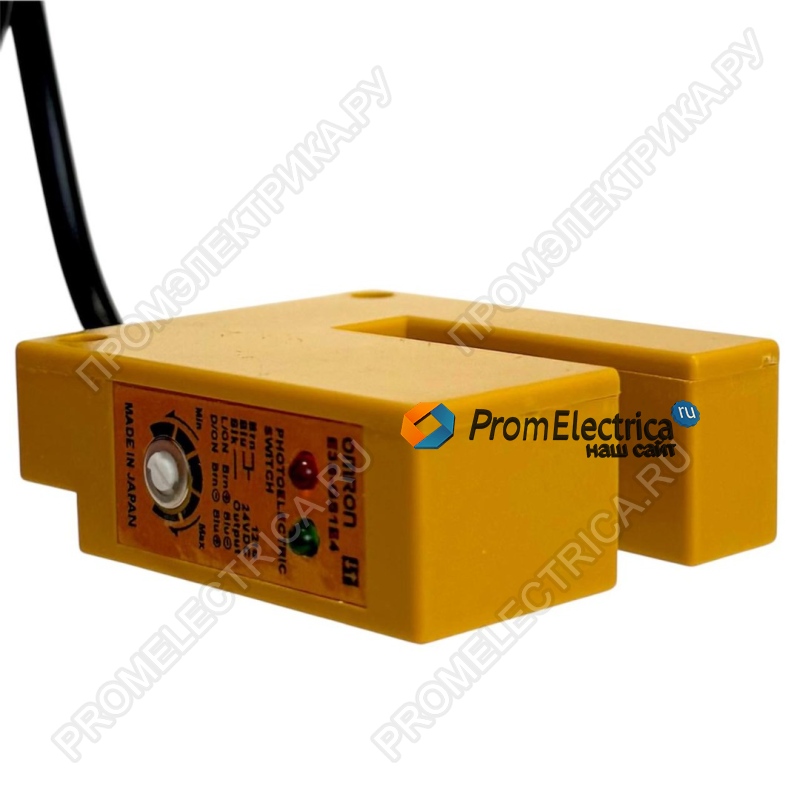

E3S-GS1E4 — это фотоэлектрический датчик с диффузным принципом действия, оптимизированный для обнаружения прозрачных объектов (стекло, плёнка, прозрачный пластик). Модель использует зелёный светодиод и обеспечивает высокую контрастность на прозрачных поверхностях.
Ключевые преимущества
- Обнаружение прозрачных объектов — специально разработан для стекла, прозрачной упаковки, пластика (стандартный объект 2×3 мм).
- Зелёный источник света — повышенная контрастность на прозрачных и полупрозрачных материалах по сравнению с красным или ИК-светом.
- Дальность срабатывания 1 см — точечное обнаружение миниатюрных прозрачных деталей.
- NPN выход, 80 мА — совместимость с большинством контроллеров и ПЛК.
- Регулировка чувствительности — подстройка под конкретный тип прозрачности объекта.
- Режим работы переключается проводами — Light‑ON / Dark‑ON без потенциометров.
- Степень защиты IP65 — пыленепроницаем и защищён от струй воды.
- Корпус из пластика — лёгкий и устойчивый к химическим воздействиям.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
E3S-GS1E4 |
|
Тип |
Фотоэлектрический, диффузный (на отражение) |
|
Специализация |
Обнаружение прозрачных объектов |
|
Дальность срабатывания |
1 см |
|
Стандартный объект |
Прозрачный объект 2×3 мм |
|
Напряжение питания |
12 … 24 V DC (пульсации ≤ 10 %) |
|
Ток потребления |
≤ 40 мА |
|
Выход |
NPN, твёрдотельный (solid‑state) |
|
Остаточное напряжение |
≤ 2 В |
|
Время отклика (вкл/выкл) |
≤ 1 мс |
|
Регулировка чувствительности |
Да (10‑оборотный потенциометр) |
|
Режим работы |
Переключается проводами (Light‑ON / Dark‑ON) |
|
Индикация |
Красный (срабатывание), зелёный (стабильность) |
|
Степень защиты (IEC 144) |
IP65 |
|
Стандарты NEMA |
1, 2, 12 |
|
Материал корпуса |
Пластик |
|
Источник света |
Зелёный светодиод (LED) |
|
Температура работы |
–25 … +55 °C |
|
Подключение |
Встроенный кабель 2 м, 3 жилы (диаметр 4 мм) |
Особенности для покупателя
- Специализация на прозрачных объектах — обычные диффузные датчики с красным или ИК‑светом часто «не видят» прозрачные цели.
- Высокая скорость — 1 мс позволяет работать на быстроходных конвейерах.
- Простая настройка — светодиоды стабильности помогают точно настроить чувствительность без приборов.
- IP65 — защита от пыли и воды, но не для погружения (в отличие от IP67).
Области применения:
- Обнаружение прозрачных бутылок на конвейере
- Контроль наличия стеклянных ампул, флаконов
- Этикетировщики и упаковочные автоматы (прозрачная плёнка)
- Линии розлива жидкостей в прозрачную тару
- Лабораторное и медицинское оборудование
