Описание, применение BTS30-LDTL-P Autonics

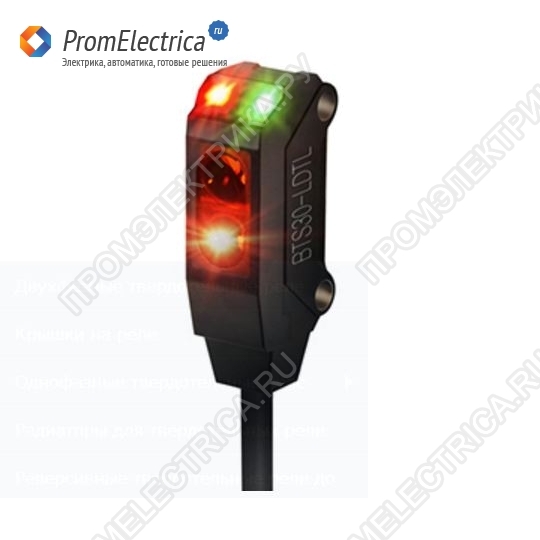

BTS30-LDTL-P Фотоэлектрический датчик Autonics
Ультракомпактные, ультратонкие фотоэлектрические датчики серии BTS идеально подходят для установки в ограниченных пространствах. Ширина датчиков составляет всего 7.2 мм вместе с встроенными усилителями, и они способны обнаруживать мелкие объекты, включая металлические провода и полупроводниковые чипы. Серия BTS имеет степень защиты IP67, а также крепления, что позволяет им длительно и надежно работать в различных средах.
Отличительные особенности датчиков серии BTS:
Ультратонкие (ширина всего 7.2 мм)
- 7.2 (Ш) x 18.6 (В) x 9.5 (Д) мм (на пересечении луча)
- 7.2 (Ш) x 24.6 (В) x 10.8 (Д) мм (отражение от рефлектора, конвергентный отражательный тип)
Типы срабатывания и минимальный размер определяемого объекта
- На пересечении луча (BTS1M): Ø2 мм
- Отражение от рефлектора (BTS200): Ø2 мм (на расстоянии 100 мм)
- Конвергентный отражательный тип (BTS15/BTS30): Ø0.15 мм (на расстоянии 10 мм)
Индикатор стабильности (зеленый светодиод) и индикатор срабатывания (красный светодиод)
Крепление из нержавеющей стали (SUS304)
Степень защиты IP67 (стандарт IEC)
Технические характеристики BTS30-LDTL-P:
Расстояние срабатыванияот 5 до 30 мм (матовая белая бумага 50x50 мм)
ОбъектНепрозрачный, полупрозрачный
Мин. размер объектаØ0.15 мм (расстояние срабатывания 10 мм)
ГистерезисНе более 15% от максимального расстояния срабатывания
Время срабатыванияНе боле 1 мс
Напряжение питания12 - 24 В= ±10 % (пульсация двойной амплитуды не более 10 %)
Потребляемый токНе более 20 мА (потребление каждого излучателя и приемника с типом срабатывания на пересечении луча)
Источник освещенияКрасный светодиод (650 нм)
Режим работы На свет
Выход управления
• Напряжение нагрузки не более 26.4 В=
• Ток нагрузки не более 50 мА
• Остаточное напряжение: NPN - не более 1 В; PNP - не более 2 В
Электрическая защитаЗащита от переполюсовки и короткого замыкания выходной цепи
ИндикаторИндикатор срабатывания (красный), индикатор стабильности (зеленый)
СоединениеКабель
Сопротивление изоляцииНе менее 20 МОм (при 500 В= по мегомметру)
ПомехоустойчивостьШум прямоугольной формы ± 240 В (ширина импульса 1 мкс) от имитатора шума
Диэлектрическая прочность1,000 В~, 50/60 Гц в течение 1 мин.
Вибрацияамплитуда 1.5 мм при частоте от 10 до 55 Гц по каждой из осей X, Y, Z в течение 2 часов
Удар500 м/с² (примерно 50G) по каждой из осей X, Y, Z 3 раза
Условия хранения и эксплуатации
Внешняя засветкаСолнечный свет: не более 10 000 лк,
Лампа накаливания: не более 3 000 лк (засветка приемника)
Температура окружающей средыот- 20 до 55℃, хранение: от - 30 до 70℃
Влажностьот 35 до 85 % относительной влажности, хранение: от 35 до 85% относительной влажности
Степень защитыIP67 (стандарты МЭК)
МатериалыКорпус: полибутилентерефталат, чувствительная часть: плексиглас (ПММА), крепление: SUS304, болт: SWCH10A
Кабельø2.5 мм, 3 жилы, 2 м (излучатель модели на пересечении луча: ø2.5 мм, 2 жилы, 2 м)
(AWG 28, диаметр жилы: 0.08 мм, число проводкой в жиле: 19, наружный диаметр изолятора: ø0.9 мм)
