Описание, применение GS 61/62 Leuze

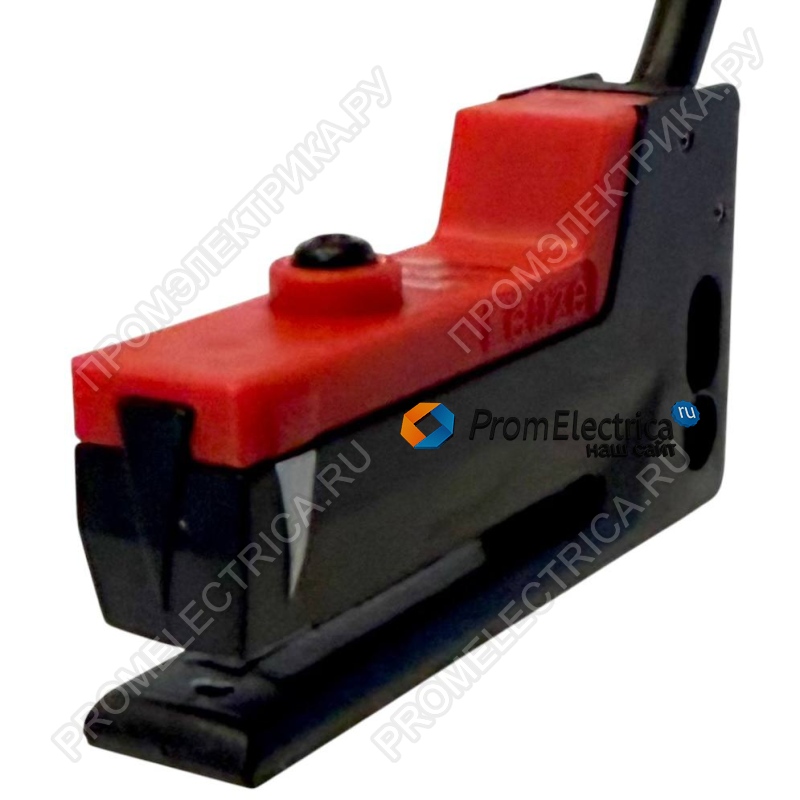

Раздвоенный фотоэлектрический датчик Leuze GS 61/6.2 (арт. 50110767)
Для точного обнаружения этикеток на прозрачной подложке
Ключевые преимущества
- Сверхкомпактный дизайн — минимальная высота вилки (40 мм) для установки прямо у края выдачи этикеток
- Точное обнаружение границ этикеток — зев 3 мм, глубина 40 мм, ширина этикетки до 2 мм
- Два простых способа настройки — мультиоборотный потенциометр (инструмент не нужен) или обучение (Teach-In) одной кнопкой
- Push-Pull выход — работает и как PNP (сигнал на этикетке или на зазоре), и как NPN (инвертировано) — совместим с любыми контроллерами
- Гибкость монтажа — съемная головка с регулировочным элементом позволяет настраивать датчик не снимая защитный кожух
- Устойчивость к вибрациям — герметичный пластиковый корпус IP65 без линз, требующих частой очистки
- Высокая скорость реакции — время отклика 50 мкс, частота переключения до 10 кГц
Технические характеристики
|
Артикул Leuze |
50110767 |
|
Тип датчика |
Раздвоенный (вильчатый) оптический |
|
Ширина зева (между лучами) |
3 мм |
|
Глубина зева |
40 мм |
|
Минимальная ширина этикетки |
2 мм |
|
Зазор между этикетками (мин.) |
2 мм |
|
Длина волны излучателя |
940 нм (инфракрасный, невидимый) |
|
Частота переключения |
макс. 10 кГц |
|
Скорость движения ленты (при Teach-In) |
не более 20 мм/мин |
|
Типовое время отклика |
50 мкс |
|
Повторяемость |
согласно диаграммам в руководстве |
|
Задержка при пуске (после включения) |
≤300 мс |
|
Рабочее напряжение UB |
10…30 В DC (включая пульсации ≤15%) |
|
Ток холостого хода |
≤30 мА |
|
Выходной сигнал (Pin 4) |
Push-Pull (PNP: сигнал на зазоре / NPN: сигнал на этикетке) |
|
— уровень HIGH (логическая 1) |
≥ (UB – 2В) |
|
— уровень LOW (логический 0) |
≤ 2В |
|
Максимальный выходной ток |
100 мА (с защитой от КЗ) |
|
Время готовности после Teach |
≤3 с |
|
Индикация |
2 светодиода: зеленый (питание/активность Teach), желтый (переключение выхода), красный (ошибка/предупреждение) |
|
Материал корпуса |
PС пластик, черный (RAL 9005) |
|
Материал верхней части |
PС пластик, красный (RAL 3000) |
|
Присоединение |
кабель 2 м (5х0,2 мм²), или разъем M8 (4- или 3-конт.) |
|
Момент затяжки монтажных винтов |
макс. 3 Н·м |
|
Рабочая температура |
–20…+60 °C |
|
Температура хранения |
–30…+70 °C |
|
Степень защиты |
IP65 (только с подключенным разъемом/кабелем) |
Области применения
- Этикетировочные машины (продольная и поперечная смотка)
- Контроль наличия этикеток на ленте-носителе
- Системы счета и позиционирования этикеток
- Конвейерные линии с прозрачными/полупрозрачными материалами
- Упаковочное оборудование, требующее синхронизации подачи этикеток
