Технические характеристики BI10-S30-RZ3X/S100 Turck
Дистанция срабатывая, мм:
10
Корпус:
30мм Ø
Материал корпуса:
пластмасса
Электрическая схема:
NO
Присоединение:
кабель
Степень защиты IP:
67
Описание, применение BI10-S30-RZ3X/S100 Turck

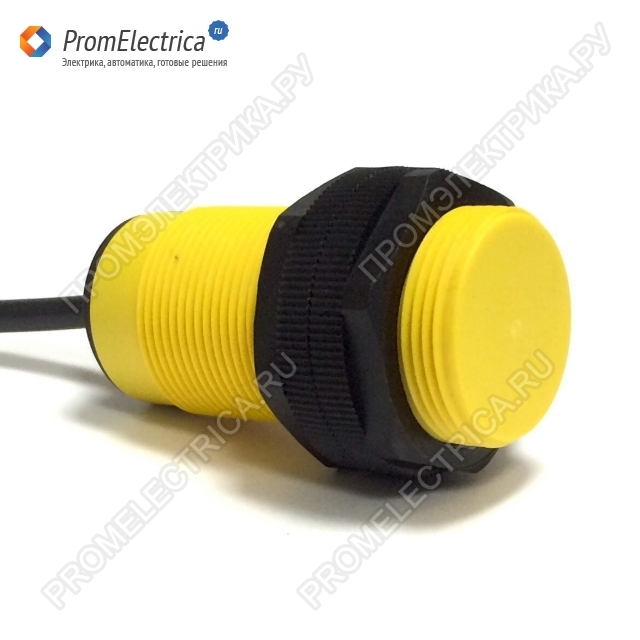

BI10-S30-RZ3X/S100 Turck Индуктивный датчик 10 мм, корпус М30, NC, 2-Wire 20-250VAC, T1371300
Индуктивный датчик с расширенным диапазоном температуры
цилиндр с резьбой, M30 x 1.5
пластмасса, PA12-GF30
для температуры до +100C
двухпроводной AC, 20…250 В AC
Номинальное рабочее расстояние Sn10мм
Условия монтажазаподлицо
Гарантированный диапазон чувствительности?(0,81 x Sn)мм
Корректировочные коэффициентыSt37 = 1, V2A ~ 0.7, Ms ~ 0.4, Al ~ 0.3
Повторяемость?2%
Температурный дрейф?±10%
?± 20 %, ?+70 C
Гистерезис3.0 % полн. шкалы … 15.0 % полн. шкалы
Температура окружающей среды-25 C …+ 100 C
Рабочее напряжение20 В AC … 250 В AC
Рабочее напряжение10.0 В DC … 300.0 В DC
Номинальный переменный рабочий ток?400мА
Номинальный постоянный рабочий ток?300мА
Номинальный рабочий токсм.кривую Отклонение от номинальных параметров
Частота50 Гц … 60 Гц
Остаточный ток?1.7мА
Номинальное напряжение на изоляции?1.5кВ
Ток пиковой нагрузки?8 A (? 10 мсек макс. 5 Гц)
Падение напряжения при Ie?6В
Выходная функция2-проводн., Н.О.
Минимальный рабочий ток Im?3мА
Частота переключения? 0.02кГц
Внимание
Корпусрезьбовой цилиндр, M30 x 1.5
Размеры64.0 мм
Материал корпусапластмасса, PA12-GF30
Материал активной поверхностипластмасса, PA12-GF30
Колпачокпластмасса, EPTR
Момент затяжки гайки5Нм
Электрическое соединение кабель
Качество кабеля?5.2, LifYY-T105, PVC, 2.0 м
Поперечное сечение кабеля:2x 0.5 мм2
Вибростойкость55Гц (1 мм)
Ударопрочность30g (11 мс)
Степень защиты
Индикация состояния переключениясветодиод красный
