Описание, применение BI10-M30-AP6X

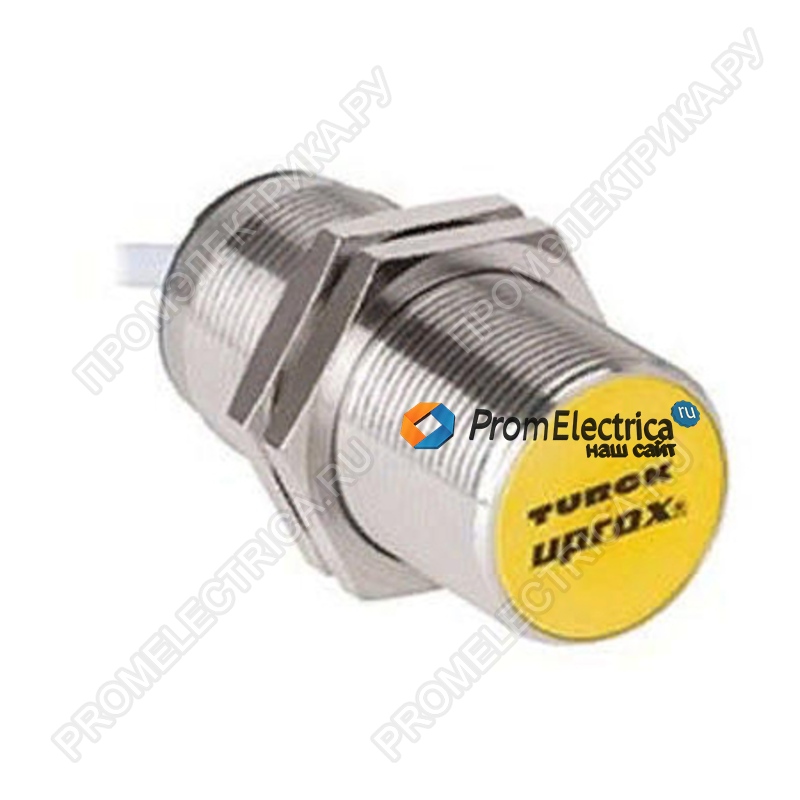

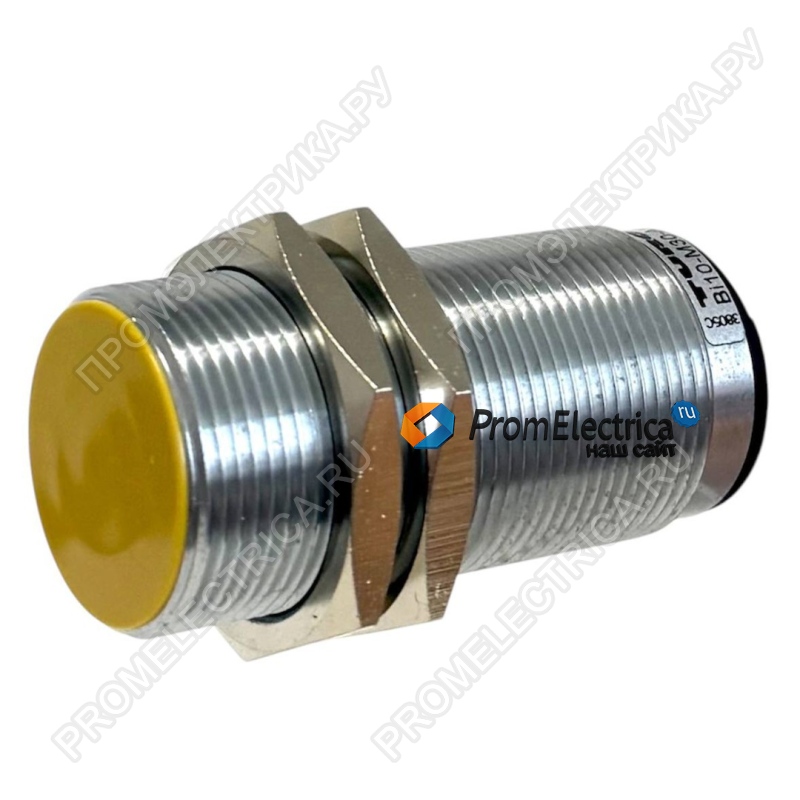

BI10-M30-AP6X-H1141 — это индуктивный датчик приближения от Turck, выполненный в резьбовом корпусе M30×1,5. Устройство монтируется заподлицо (экранированное исполнение), что позволяет встраивать датчик в металлические поверхности без потери чувствительности.
Ключевые преимущества
- Монтаж заподлицо — датчик можно устанавливать в металл без снижения дистанции срабатывания.
- Дальность срабатывания 10 мм — стабильное обнаружение при вибрациях и смещениях механизмов.
- PNP, нормально открытый (НО) — совместим с большинством ПЛК и контроллеров.
- Разъём M12×1 — быстрый монтаж и замена без перепайки кабеля.
- Высокий момент затяжки 75 Нм — устойчивость к вибрациям и ударам на производстве.
- Светодиодная индикация — жёлтый светодиод для контроля состояния выхода.
- Защита от КЗ, обрыва и переполюсовки — безопасность и долговечность в промышленных сетях.
- Широкий диапазон температур: –25 … +70 °C — работа в неотапливаемых помещениях.
Технические характеристики
|
Параметр |
Значение |
|
Тип |
BI10-M30-AP6X-H1141 |
|
ID № |
46175 |
|
Принцип действия |
Индуктивный |
|
Номинальная дистанция срабатывания |
10 мм |
|
Условия монтажа |
Заподлицо (экранированный) |
|
Безопасное рабочее расстояние |
≤ (0,81 × Sn) мм |
|
Повторяемость |
≤ 2 % полн. шкалы |
|
Температурный дрейф |
≤ ±10 % |
|
Гистерезис |
3 … 15 % |
|
Корректировочные коэффициенты |
St37 = 1; Al = 0,3; нерж. сталь = 0,7; Ms = 0,4 |
|
Рабочее напряжение |
10 … 30 V DC |
|
Остаточная пульсация |
≤ 10 % |
|
Номинальный рабочий ток |
≤ 200 мА |
|
Ток холостого хода |
15 мА |
|
Остаточный ток |
≤ 0,1 мА |
|
Падение напряжения |
≤ 1,8 В |
|
Частота переключения |
0,5 кГц (500 Гц) |
|
Испытательное напряжение изоляции |
≤ 0,5 кВ |
|
Защита |
КЗ (циклическая), обрыв, переполюсовка (полная) |
|
Выходная функция |
3-проводная, НО контакт, PNP |
|
Класс защиты |
III (по IEC 61140) |
|

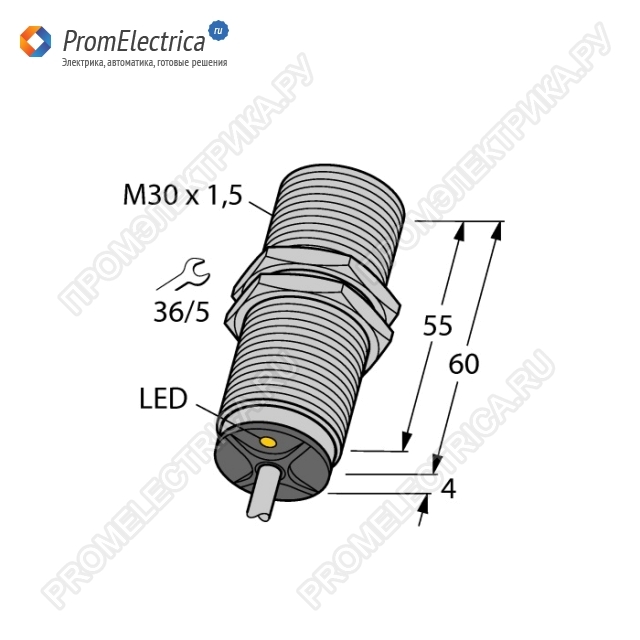

Конструкция |
Цилиндр с резьбой M30×1,5 |
|
Материал корпуса |
Латунь, хромированная |
|
Материал активной поверхности |
Пластик PA12-GF30 |
|
Макс. момент затяжки гайки |
75 Нм |
|
Электрическое подключение |
Разъём M12×1 |
|
Температура окружающей среды |
–25 … +70 °C |
|
Вибростойкость |
55 Гц (амплитуда 1 мм) |
|
Ударопрочность |
30 g (11 мс) |
|
Степень защиты |
IP67 |
|
Средняя наработка до отказа |
2283 лет (по SN 29500, 40 °C) |
|
Индикация |
Жёлтый светодиод (переключение) |
Особенности для покупателя
- Монтаж заподлицо — не требуется свободной зоны вокруг датчика, можно врезать в металлическую стенку.
- Разъём M12 — экономия времени при обслуживании, кабель не входит в комплект (заказывается отдельно).
- Высокая надёжность — расчётная наработка более 2000 лет подтверждает качество компонентов.
- Не для защиты людей — датчик не является сенсором безопасности (стандартное ограничение).
Области применения:
- Обнаружение металлических деталей на конвейере
- Контроль положения гидравлических цилиндров
- Счёт и позиционирование в упаковочных машинах
- Станки с ЧПУ и металлообрабатывающее оборудование
- Агрессивные среды — корпус из хромированной латуни устойчив к коррозии
