Технические характеристики BES M18MI-PSC-50B-S004
Описание, применение BES M18MI-PSC-50B-S004
BES M18MI-PSC-50B-S004 Индуктивный датчик BALLUFF аналог ВБИ-М18-76У-1111-3
Технические характеристики BES M18MI-PSC-50B-S004:
Сертификаты / Соответствие CE
CULUS
EAC
Базовый стандарт IEC 60947-5-2
Тип корпуса согласно IEC 60529 IP68 в соответствии с BWN PR 20
Индикатор Функция Да
защищен от обратной полярности Да
Индикатор питания Нет
Класс защиты II
Защита от короткого замыкания Да
Товарный знак GLOBAL
MTTF 710
Электрические характеристики BES M18MI-PSC-50B-S004
Тип соединения Кабель
Эфф. рабочий ток Ie 200 мА
Эфф. рабочее напряжение Ue DC 24,0 V
Электрическая версия DC, постоянный ток
Емкость нагрузки макс. (При Ue) 1.000 мкФ
Максимум. на холостом ходу дворняжка. Io незатухающими 6.0 мА
Минимальный рабочий ток Im 0 мА
Ток холостого хода Io не затухают макс. 15,0 мА
Рабочее напряжение UB макс. DC [V] 30,0 V
Рабочее напряжение UB мин. DC [V] 12,0 V
Номинальное напряжение изоляции Ui 250 В переменного тока
Номинальный ток короткого замыкания 100 А
Пульсация макс. (% От Ue) 15%
Частота коммутации. е макс. (При Ue) 700 Гц
Функция переключения Нормально открытый (NO)
Коммутационный выход PNP
Падение напряжения статического макс. 2.5 В
Механические характеристики BES M18MI-PSC-50B-S004
Температура окружающей среды Ta макс. 70 ° C
Температура окружающей среды Ta мин. -25 ° C
Гарантированное рабочее расстояние 4,00 мм Sa
Диаметр кабеля D макс. 4,6 мм
Оболочка кабеля Материал ПВХ
Длина кабеля 5.00 м
Сечение проводника 0,34 mm²
Непрерывная ударная нагрузка Half-пазухи, 100gn, 2мс, 3x8000

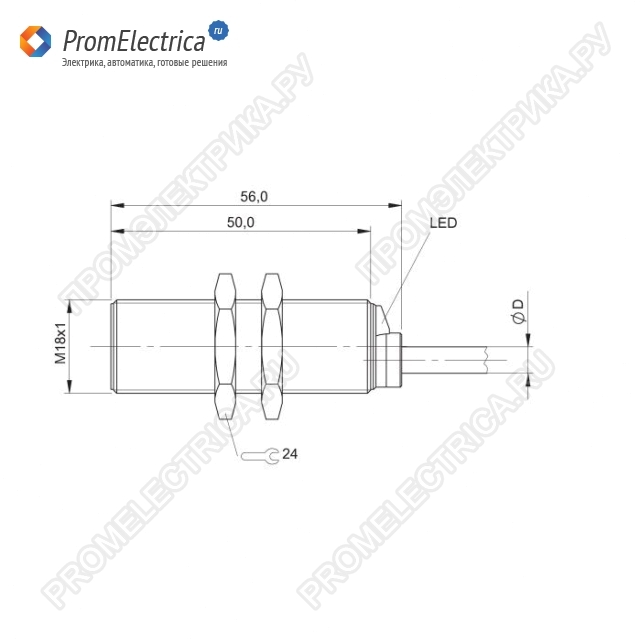

Глубина 56,0 мм
Диаметр d1 M18x1
Эфф. рабочее расстояние Sr 5.00 мм
Материал корпуса CuZn
Мех. Состояние установки заподлицо (экранированный)
Монтажная длина 50,0 мм
Количество проводников 3
Номинальное рабочее расстояние Sn [мм] 5.00 мм
Торцевая поверхность материал PA 12
Защита поверхности Никелирование
Момент затяжки 35 Нм
