Технические характеристики BES 516-324-E0-C02
Описание, применение BES 516-324-E0-C02
BES 516-324-E0-C02 Индуктивный датчик, PNP, NO, 1.50 мм BALLUFF
Технические характеристики BES 516-324-E0-C02:
Сертификаты / Соответствие CE
CULUS
EAC
Базовый стандарт IEC 60947-5-2
Тип корпуса согласно IEC 60529 IP68 в соответствии с BWN PR 20
Индикатор Функция Да
защищен от обратной полярности Да
Индикатор питания Нет
Класс защиты II
Защита от короткого замыкания Да
Электрические характеристики BES 516-324-E0-C02
Тип соединения Кабель
Эфф. рабочий ток Ie 200 мА
Эфф. рабочее напряжение Ue DC 24,0 V
Электрическая версия DC, постоянный ток
Емкость нагрузки макс. (При Ue) 0,500 мкФ
Максимум. на холостом ходу дворняжка. Io незатухающими 3.0 мА
Минимальный рабочий ток Im 0 мА
Ток холостого хода Io не затухают макс. 9,0 мА
Рабочее напряжение UB макс. DC [V] 30,0 V
Рабочее напряжение UB мин. DC [V] 10,0 V
Номинальное напряжение изоляции Ui 250 В переменного тока
Номинальный ток короткого замыкания 100 А
Пульсация макс. (% От Ue) 15%
Частота коммутации. е макс. (При Ue) 3000 Гц
Функция переключения Нормально открытый (NO)
Коммутационный выход PNP
Падение напряжения статического макс. 2.5 В

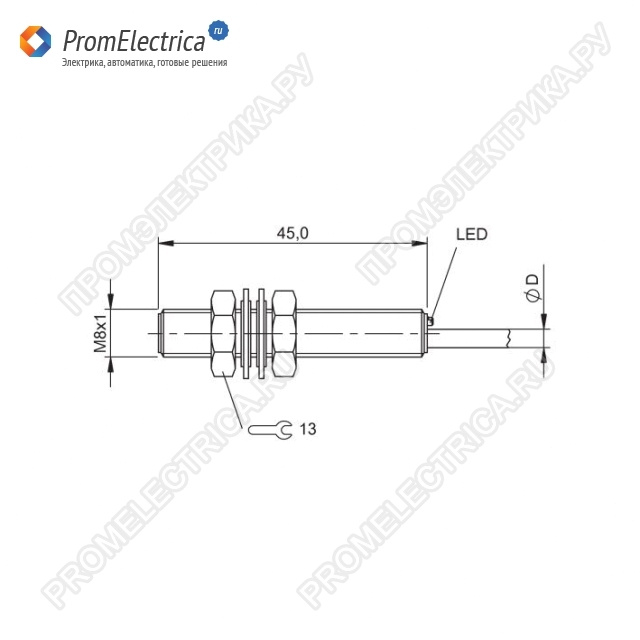

Механические характеристики BES 516-324-E0-C02
Температура окружающей среды Ta макс. 70 ° C
Температура окружающей среды Ta мин. -25 ° C
Гарантированное рабочее расстояние Sa 1,20 мм
Диаметр кабеля D макс. 3,0 мм
Оболочка кабеля Материал ПВХ
Длина кабеля 2,00 м
Поперечное сечение проводника 0,14 мм²
Глубина 45,0 мм
Диаметр d1 M08x1
Эфф. рабочее расстояние Sr 1,50 мм
Материал корпуса Нержавеющая сталь
Мех. Состояние установки заподлицо (экранированный)
Монтажная длина 44,0 мм
Количество проводников 3
Номинальное рабочее расстояние Sn [мм] 1,50 мм
Торцевая поверхность материал ПБТ
Момент затяжки 8 Нм
Датчик функционирует снова после того, как перегрузка была устранена.
