Описание, применение 2981677 Phoenix Contact

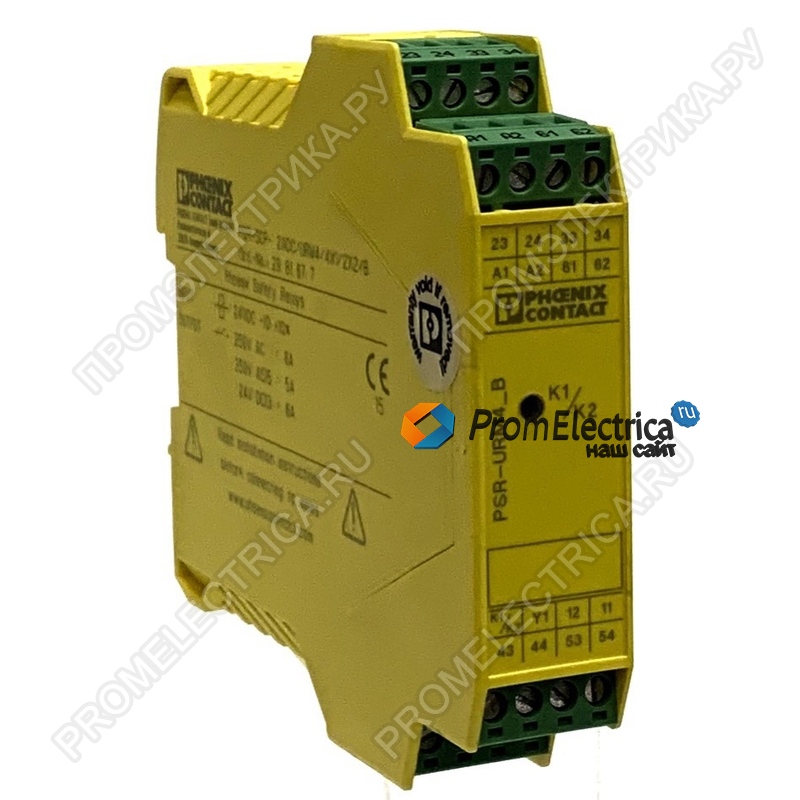

Модуль расширения контактов PSR-SCP-24DC/URM4/4X1/2X2/B от Phoenix Contact предназначен для использования в системах безопасности, таких как аварийные остановки, защитные барьеры и другие критические приложения.
Ключевые преимущества:
Высокий уровень безопасности
- 4 силовых контакта (NO), 1 (NC) и 1 подтверждающий контакт для гибкого управления.
Надежность и долговечность
- Механический ресурс: до 10 млн. циклов переключения.
- Электромеханические реле с принудительно размыкаемыми контактами
Гибкость подключения
- Рабочее напряжение: 24 В DC (диапазон 0.9–1.1×UN).
- Максимальное коммутируемое напряжение: 250 В AC/DC.
- Токовая нагрузка: 6 А (NO контакты), 3 А (NC контакт).
Простота монтажа и эксплуатации
- Габариты (22.5×99×114.5 мм) и монтаж на DIN-рейку.
- Подключение проводов 0.2–2.5 мм² с винтовыми клеммами.
- Зеленый светодиод для индикации состояния.
Защита от перегрузок
- Встроенная защита от перенапряжений (супрессорный диод).
- Допустимые токи:
- 6 А (NO контакты, DC1/AC1).
- 3 А (NC контакт).
Широкий диапазон рабочих условий
- Температура эксплуатации: от -20°C до +55°C.
- Степень защиты: IP20 (требует установки в шкафу с IP54).
Технические характеристики:
|
Параметр |
Значение |
|
Номинальное напряжение |
24 В DC |
|
Диапазон входного напряжения |
21.6–26.4 В (0.9–1.1×UN) |
|
Ток потребления |
42 мА (при 24 В) |
|
Время срабатывания |
10 мс |
|
Время отпускания |
10 мс |
|
Максимальное коммутируемое напряжение |
250 В AC/DC |
|
Токовая нагрузка (NO контакты) |
6 А |
|
Токовая нагрузка (NC контакт) |
3 А |
|
Механический ресурс |
10 млн. циклов |
|
Габариты (Ш×В×Г) |
22.5×99×114.5 мм |
|
Вес |
196.9 г |
Области применения:
- Аварийные остановки (E-Stop) в промышленных системах.
- Защитные барьеры и блокировки.
- Управление двигателями и исполнительными механизмами.
- Системы контроля доступа и безопасности.
