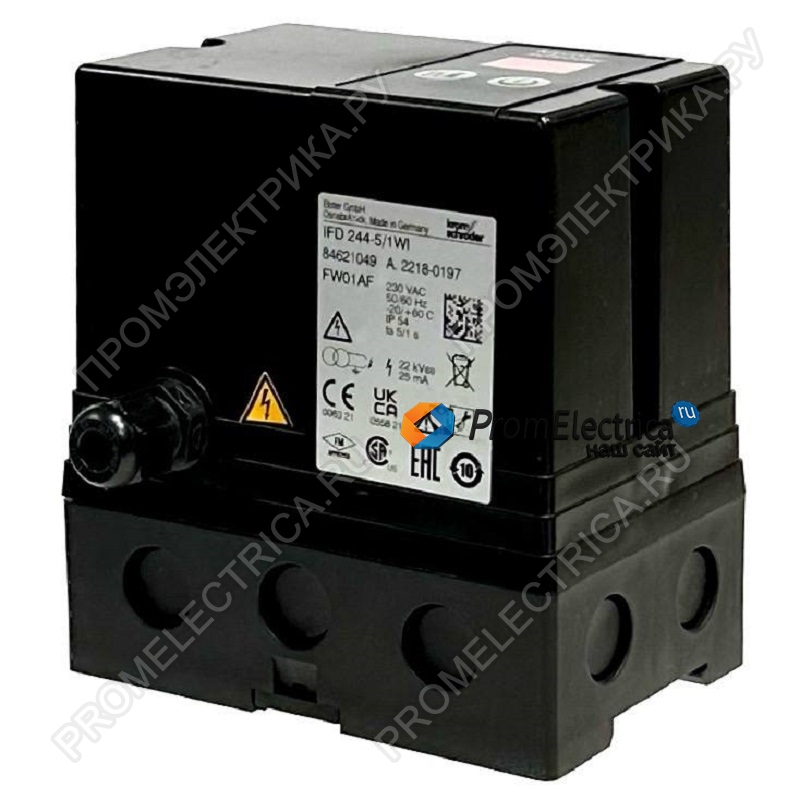

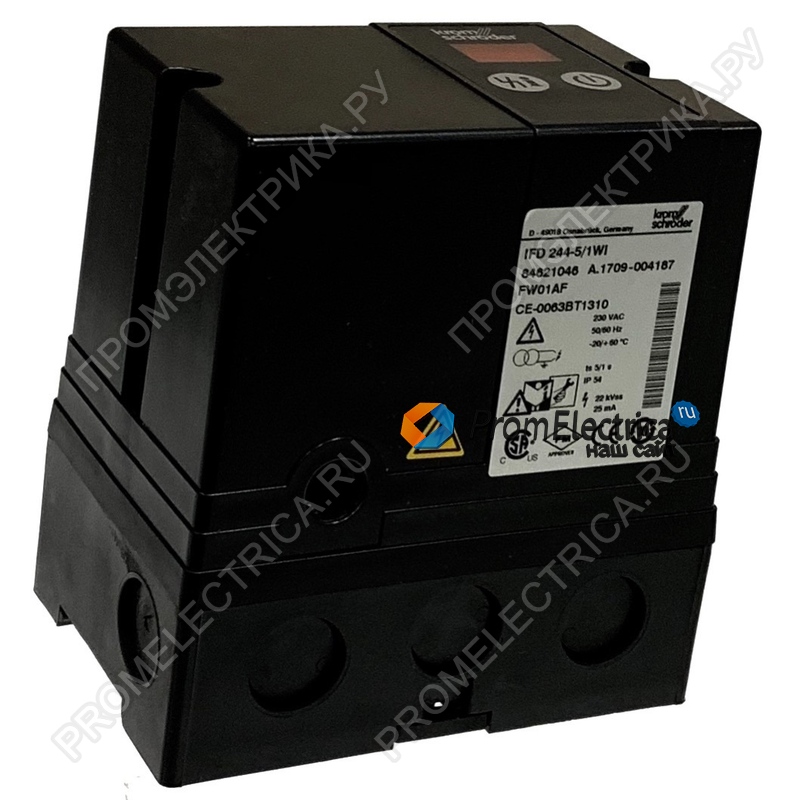

Описание, применение IFD 244-5/1WI USA / EUROPE
• Для прямого розжига промышленных горелок мощностью до 350 КВт при непрерывном режиме работы в соответствии с EN 746-2
• Непрерывное самотестирование для поиска неисправностей
• Перезапуск в случае пропадания пламени
• Контроль пламени с ионизационным электродом
• Разнообразие вариантов установки с помощью монтажных отверстий или механизма защелок на DIN-рельсах
• Экономия рабочего места для автоматов IFD 244..I благодаря встроенному розжигу
• Показ на дисплее состояния программы и интенсивности сигнала пламени
Технические данные
Напряжение питания для заземленных и
незаземленных сетей
120 В ~, -15 / + 10 %, 50/60 Гц,
230 В ~, -15 / + 10 %, 50/60 Гц.
Время безопасности при запуске tSA: 3, 5 или 10 с.
Время безопасности работы горелки tSB: <1 с, <2 с.
Время розжига tZ: приблизительно 2, 3 или 6 с.
Собственное потребление:
IFD 244: приблизительно 9 ВА ,
IFD 244..I приблизительно 9 ВА + 25 ВА на время
розжига
Подключение клапана: 1.
Выходное напряжение для клапана и запального
трансформатора = напряжение питания.
Напряжение на контактах:
Запальный выход макс.2 A, cosф = 0.2 ,
Выход клапана:V2: макс.1 A, cosф = 1,
Сигнальные контакты: макс.2 A, 253 В ~,
Максимальное число срабатываний: 250 000.
Максимальное число срабатываний:
Кнопка деблокировки: 1000,
Кнопка сетевого напряжения: 1000.
Входное напряжение сигнальных входов:
Входное напряжение 120 В~ 230 В~
Сигнал „1" 80...122,5 В 160...253 В
Сигнал „0" 0...20 В 0...40 В
Частота 50/60 Гц
Сигнальные входы входного тока: cигнал «1» тип 2 мА.
Контроль пламени:
Напряжение датчика: приблизительно 230 В~,
Ток датчика:> 2 µA,
максимальный ток датчика: ионизация <25 µA.
Длина кабеля датчика: макс. 75 м.
Кабель розжига:
IFD 244 : макс. 5 м, рекомендуется <1 м (вместе с
TZI/TGI),
IFD 244..I: макс. 1 м, рекомендуется <0,7 м
IFD 244..I: напряжение розжига 22 кВ
Плавкий предохранитель в приборе: F1: T 2A H 250 V
в соответствии с EC 127-2/5.
Окружающая температура: от -20 до +60°.
Относительная влажность: не допускается
выпадение конденсата.
Степень защиты: IP 54 в соответствии с EC 529.
Категория по высокому напряжению III
в соответствии с EN 60730.
Кабельный ввод: M16.
Монтажное положение: любое.
Вес:
IFD 244 :610 г.
IFD 244..I: 770 г.
Сигнал пламени горелки 01 0 – 25 μA
Порог чувствительности пламени горелки 04 2 µA 2 µA
Перезапуск горелки 12 1 1
Время безопасности в процессе работы для V1 tSB 14 1; 2 с 1)
Время безопасности горелки при запуске tSA 22 3; 5; 10 с 1)
Последняя неисправность 81
Вторая после последней неисправность 82
Третья после последней неисправность 83
При параметаризации необходимо убедиться, что убедиться, что протекание програмы соответствует применению. Выбор параметров должен быть сделан так, чтобы обеспечить управление горелкой на всех
стадиях технологического процесса.
4.1 Опрос параметров
Во время работы 7-сегментный дисплей показывает
актуальное состояние программы.
Информацию о сигнале пламени и других параметрах
IFD может быть просмотрены при последовательном
нажатии кнопки Деблокировка/Информация (Reset/ Information) (в течение 2 секунд).
В случае неисправности IFD останавливает течение программы, дисплей мигает, и затем показывает причину неисправности в кодированной форме.
