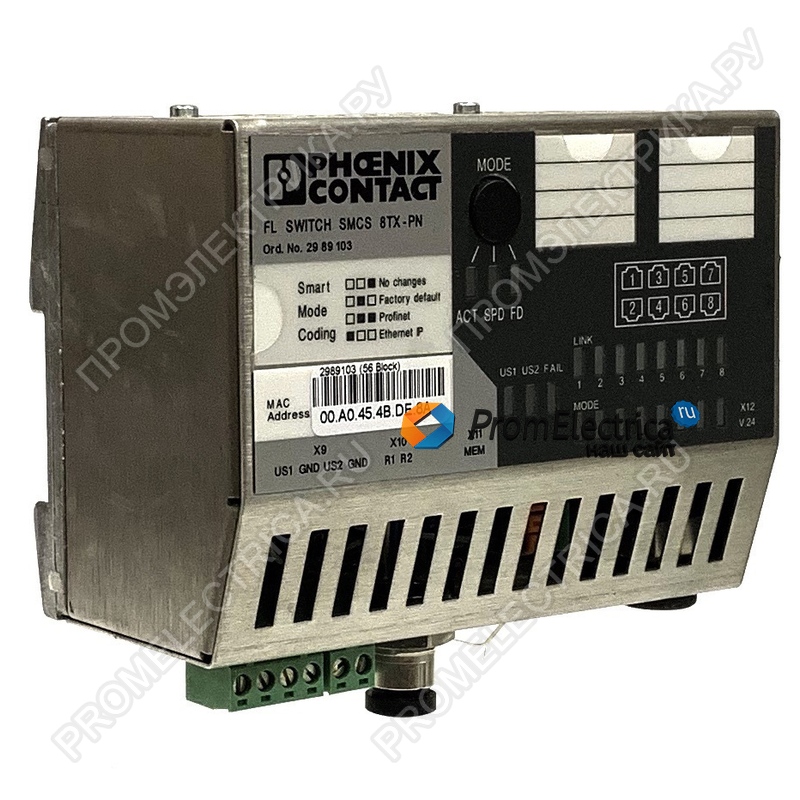

Описание, применение 2989103 Phoenix Contact
Размеры
Ширина 128 мм
Высота 110 мм
Глубина 69 мм
Вернуться вверх
Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) 0 °C ... 60 °C (без выпадения конденсата)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 86 кПа ... 108 кПа (2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 66 кПа ... 108 кПа (3500 м над уровнем моря)
Вернуться вверх
Интерфейсы
Интерфейс Ethernet (RJ45)
Количество портов 8 (порты RJ45)
Указание по типу подключения Autonegotiation и Autocrossing
Среда передачи Медь
Скорость передачи данных 10/100 Мбит/с
Дальность передачи 100 м (На каждый сегмент)
Сигнальные светодиодные индикаторы Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО
Интерфейс Последовательный (RS-232)
Тип подключения RS-232-C, 6-контактный разъем MINI-DIN (PS/2)
Вернуться вверх
Функция
Основные функции Коммутатор с промежуточным хранением, в соответствии с IEEE 802.3, 4 класса приоритета согласно IEEE802.1 P, протокол TCP/IP, поддержка BootP, зеркалирование портов, встроенная функция веб-сервера, многоадресная фильтрация, отслеживание IGMP, VLAN, протокол RSTP, устройство PROFINET, протокол резервирования среды (MRP).
Управление Управление через Web-интерфейс (HTTP)
SNMP v1/v2
Последовательный интерфейс (V.24)
Функция диагностики RMON History
N:1-Portmirroring
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
ACD (Address Conflict Detection)
Функции фильтра Quality of Service (4 классов приоритета)
Port-Priorisierung
VLAN
IGMP Snooping (128 групп)
IGMP Query
Auto-Query-Port
Extended Multicast Filtering
Static Multicast Filtering
Резервирование MRP (Media Redundancy Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
Другие функции BootP
DHCP-Client
Поддерживаемые браузеры Internet Explorer от версии 5.5
Таблица MAC-адресов 4000
Функция устройства PROFINET Устройство PROFINET-IO
Fast Startup
Класс соответствия PROFINET Conformance-Class B
Синхронизация времени SNTP
Отображение состояний и диагностики СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый Activity/Speed/Duplex)
Управляющее напряжение сигнального контакта 24 В (стандартный (типовой))
Управляющий ток сигнального контакта 600 мА
Функции безопасности
Протокол обнаружения канала передачи данных (протокол LLDP) согласно протоколу 802.2
Параметр расширения сети
Глубина каскадирования Сеть с топологией "шина" или "звезда": на выбор
Максимальная длина кабеля (витая пара) 100 м
Электропитание
Электропитание 24 В DC (резервный)
Остаточная пульсация 3,6 В(ОП) (В пределах допуст. области напряжений)
Диапазон напряжения питания 18 В DC ... 32 В DC
Потребляемый ток, типовой 240 мА (при Us = 24 В DC)
Потребляемый ток 600 мА
Общие сведения
Тип монтажа Монтажная рейка
Исполнение AX Блочная конструкция
Вес нетто 650 г
Типы зажимов
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Стандарты и предписания
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Излучение помех EN 61000-6-3 +A11
Помехоустойчивость EN 61000-6-2:2005
Вибрация (хранение / транспортировка) 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6
Материалы, не ухудшающие свойств при попадании на них лаков и красок Да
Вибрация (при эксплуатации) соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц
