Pepperl+Fuchs 216720

KCD2-SR-EX2 Барьер с гальванической изоляцией, 2 канала 216720 Pepperl+Fuchs

ART #553988

Стоимость и наличие уточняйте у менеджера

Цена:

64 369₽с НДС

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 12.01.2023г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

И: 00000014149О: 00000031799

KCD2-SR-EX2 Барьер с гальванической изоляцией, 2 канала 216720 Pepperl+Fuchs

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение 216720 Pepperl+Fuchs

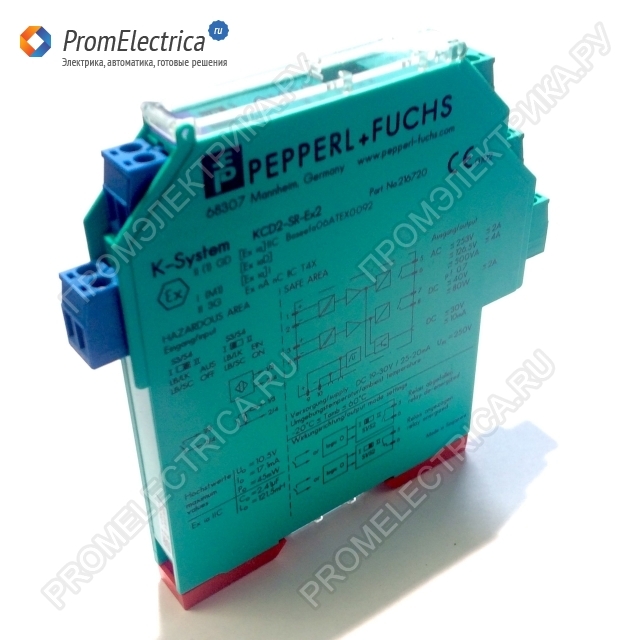

KCD2-SR-EX2 Барьер искробезопасности 216720 Pepperl+Fuchs

Барьер для контактных и бесконтактных переключателей предназначен для передачи дискретных сигналов из взрывоопасной зоны. Входы могут использоваться как для подключения датчиков в соответствии с NAMUR, так и для подключения обычных контактов. Во время работы производится мониторинг обрыва и короткого замыкания в цепи датчика. В случае возникновения ошибки, соответствующий сигнал передается на шину Power Rail.

Входы, выходы и цепь питания гальвани чески изолированы друг от друга.

2-х канальный изолированный барьер

24 В постоянного тока

Релейный контактный выход

Обнаружение неисправностей (LFD)

Ширина корпуса 12,5 мм

Сертифицирован по SIL2 (согласноIEC 61508)

Технические характеристики KCD2-SR-EX2:

Тип сигнала Цифровой вход

Питание:

Силовая рейка или клеммы 9+, 10-

Номинальное напряжение 19 ... 30 В DC

Пульсация ≤ 10%

Номинальный ток ≤ 30 мА

Потери мощности ≤ 600 мВт

Потребляемая мощность ≤ 600 мВт

Вход:

Соединительные клеммы 1+, 2-; 3+, 4-

Номинальные значения в соотв. EN 60947-5-6 (NAMUR)

Напряжение холостого хода / ток короткого замыкания прибл. 10 В DC / прибл. 8 мА

Точка переключения / гистерезис 1,2 ... 2,1 мА / прибл. 0,2 мА

Обрыв линии обнаружения повреждения I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА

Коэффициент пульсации / паузы ≥ 20 мс / ≥ 20 мс

Выход:

Соединительные клеммы 5, 6; 7, 8

Выходной сигнал I; реле

Выходной сигнал II; реле

Контакт нагрузки 253 V AC / 2 A / cos φ> 0,7; 126,5 В AC / 4 A / cos φ> 0,7; 30 V DC / 2 A резистивная нагрузка

Минимальный ток переключения 2 мА / 24 В постоянного тока

Задержка включения / выключения ≤ 20 мс / ≤ 20 мс

Механический ресурс 107 циклов переключения

Дополнительные характеристики:

Частота переключения ≤ 10 Гц

Электрическая изоляция

Усиленная изоляция выхода / питания в соотв. К IEC 61140, номинальное напряжение изоляции 300 Vrms

Усиленная изоляция выхода / выхода К IEC 61140, номинальное напряжение изоляции 300 Vrms

Индикаторы / настройки

Обозначение места для маркировки спереди

Соответствие директивы

Электромагнитная совместимость

Директива 2004/108 / EC EN 61326-1: 2006

Низкое напряжение

Директива 2006/95 / EC EN 50178: 1997

Соответствие

Электромагнитная совместимость NE 21

Степень защиты IEC 60529

Защита от поражения электрическим током IEC 61140

Условия окружающей среды

Температура окружающей среды -20 ... 60 ° C (253 ... 333 K)

Механические характеристики

Степень защиты IP20

Масса ок. 100 г
