Наименование LV431110 :

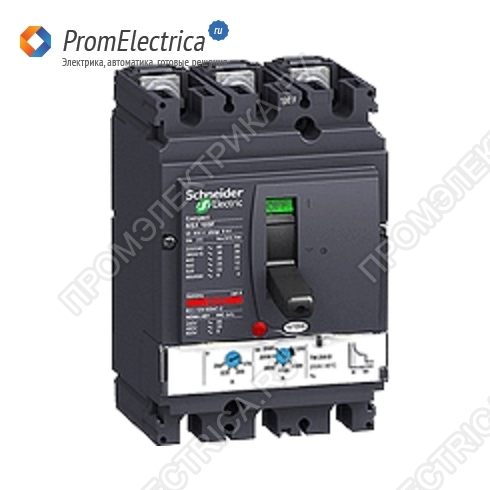

3-полюсный автоматический выключатель Compact NSX250B 25кА с расцепителем TM250D и типом защиты 3P3D на токи до 250 А
Применение LV431110 :
Применение автоматического выключателя Compact NSX250 определяется установленным в него расцепителем
Аппарат NSX-250B с магнитотермическим(термомагнитным) расцепителем TM250D в основном применяется в распределительных сетях промышленных и административно-коммерческих объектах для защиты от перегрузок и коротких замыканий кабелей этих распределительных сетей при питании от силовых трансформаторов
Назначение LV431110:
Тепловая(от перегрузок) и электромагнитная(от коротких замыканий, КЗ) защиты кабелей распределительных сетей в промышленных и административно-коммерческих зданиях и сооружениях
Исполнение LV431110:
Силовая часть(базовый модуль) автоматического выключателя Compact NSX-250B с рабочим напряжением до 690 В AC и током до 250 А
Стационарный аппарат в сборе с передним присоединением
С установленным магнитотермическим(термомагнитным) расцепителем TM250D на токи до 250 А
Ручное управление автоматом рычагом
Монтаж на панель/плату/металлоконструкцию винтами, на DIN-рейку или 3-полюсную шину 60 мм через соответствующие переходники
Тип защит: 3П3Т: 3-полюсный корпус(3П), 3 полюса защищены(3Т)
Расцепитель: Обозначение(маркировка) - TM250D
Технические характеристики LV431110:
Тип расцепителя - магниторемический(термомагнитный, комбинированный)
Номинальный ток расцепителя(In) - 250 А
Защиты(обеспечиваетс следующие типы):
- тепловая защита(от перегрузок), уставка теплового тока Ir регулируется в пределах 0,7...1 x In, т. е. регулируемый диапазон тепловых токов составит 175...250 А, отключение аппарата по перегрузке при токах 1,05...1,20 x Ir с нерегулируемой выдержкой(уставкой) времени(tr), равной 120...400 с при токе 1,5 x Ir или 15 с при токе 6 x Ir
- защита от коротких замыканий при помощи электромагнитного устройтсва с регулируемой поворотным переключателем уставкой Im, равной 5...10 x In и образующей диапазон 1250...2500 А c мгновенным отключением при превышении порога
Тип защиты - 3P3D: 3-полюсный корпус(3P), 3 полюса защищены(3D)
Рабочее напряжение: До 690 В AC 50/60 Гц переменного тока
Номинальное импульсное напряжение: 8 кВ
Номинальное напряжение изоляции: 800 В
Отключающая способность: 40 кА при 220/240 В AC, 50/60 Гц переменного тока
25 кА при 380/415 В AC, 50/60 Гц переменного тока
20 кА при 440 В AC, 50/60 Гц переменного тока
15 кА при 500 В AC, 50/60 Гц переменного тока
Краткое описание: 3П3Т АВТОМ. ВЫКЛ. TM250D NSX250B
Управление аппаратом: Тип управления - ручное
Переключающий механизм - рычаг
Возможна установка:
- стандартной поворотной рукоятки
- выносной поворотной рукоятки
- мотор-редуктора для дистанционного управления
Присоединение проводников: Стационарный автоматический выключатель Compact NSX250B имеет стандартное переднее присоединение шин и кабелей с наконечником, а также присоединение неизолированных кабелей при помощи клемм
Стандартные контактные пластины
- контактные выводы с защёлкивающимися гайками и зажимными винтами М8
- для непосредственного присоединения изолированных шин или кабелей с наконечниками к аппарату
- для установки дополнительных контактных пластин, позволяющих осуществить любое присоединение
Шины
- максимальное сечение шины: 20 x 2 мм без расширителя и 32 x 2 мм с расширителем полюсов
- Межполюсное расстояние: 35 мм без расширителя и 45 мм с расширителем полюсов
Наконечники для кабелей
- Модели: для алюминиевых и для медных кабелей
- обязательное совместное использование с разделителями полюсов или с длинными клеммными заглушками
- присоединямемые кабели: медные кабели сечением 120/150/180 мм2 с обжимом шестиугольной вытежкой или штампованием или алюминиевые кабели сечением 120/150/180 мм2 с обжимом шестиугольной вытежкой
Дополнительные контактные пластины(крепятся на стандартные контактные пластины)
- контактные пластины-удлинители
- угловые контактные пластины
- контактные пластины на "на ребро"
- двойные угловые контактные пластины
- контактные пластины с углом 45°
Расширители полюсов
- увеличение межполюсного расстояния с 35 мм до 45 мм
- присоединение к ним шин, наконечников или клемм
Клеммы для присоединения неизолированных кабелей
- одинарные клеммы для Compact NSX 100-250: защелкиваются непосредственно на контактных выводах аппарата или крепятся скобкой к дополнительным контактным пластинам или расширителям полюсов
- двойные клеммы для Compact NSX 100-250: ввинчиваются в отверстия на контактных выводах аппарата или угловых контактных пластинах
- сечения кабелей для клемм: алюминиевые - 25...95/120...185 мм2 или 2 кабеля 50...120 мм2
- распределительные клеммы, ввинчивающиеся в отверстия на контактных выводах аппарата, для присоединения к каждому полюсу выключателя Compact NSX 100-250 6 кабелей сечением 1,5...35 мм2
Монтаж: Установка(крепление):
- на панели или плате винтами через отверсия в корпусе
- на металлоконструкции винтами
- на DIN-рейке при помощи переходника(арт. LV429305)
- на монтажной плате Prisma
- на 3-полюсных сборных шинах посредством переходника(арт. 29372)
Габаритные размеры (Ш x В x Г): 105 x 161 x 126 мм (указаны без вспомогательных устройств и аксессуаров)
Масса: 2,4 кг
Вес в упаковке, кг.: 2.008
Габариты, м.: 0.19 x 0.14 x 0.112
