Технические характеристики LV430630:

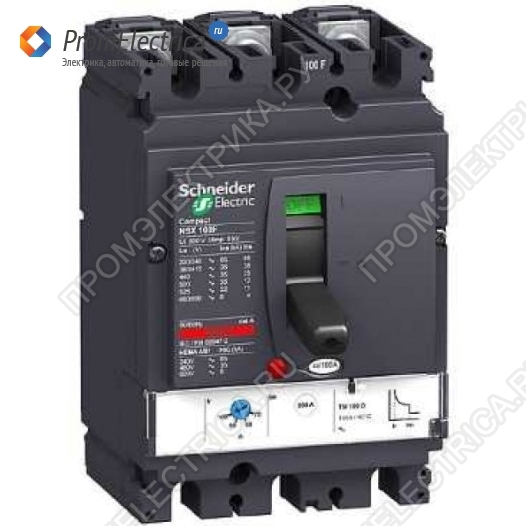

Наименование товара Выключатель автоматический NSX160F TM160D 3P3D термомагнитный расцепитель
Наименование в прайсе производителя 3П3Т АВТ. ВЫКЛ. TM160D NSX160F
Страна Франция
Производитель Schneider Electric
Серия Compact NSX
Артикул LV430630
Сертификат RU C-FR.ME77.B00958
Номинальный ток,А 160
Номинальное напряжение, В 380
Количество силовых полюсов 3
Номинальная отключающая способность, кA (AC) (IEC/EN 60898) 36
Степень защиты IP30
Исполнение Стационарное
Тип расцепителя Тепловой, электромагнитный
Тип дополнительного расцепителя Нет
Вид привода Ручной
Род тока Переменный (AC)
Тип изделия Выключатель автоматический в литом корпусе
Способ монтажа Монтажная плата
Глубина, мм 81
Высота, мм 161
Ширина, мм 140
Количество полюсов, шт 3
Тип управления Рычаг
Наименование в составе НКУ3P3D TM160D NSX160F
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Наличие дифференциального расцепителя Нет
Предельная отключающая способность, кA 36
Электродинамическая стойкость Icm, кА75.6
Время срабатывания в зоне перегрузки tr, А15
Способ задания уставки расцепителя
По току (Im)Токи уставки расцепителя Im, А160
Коэффициент гарантированного срабатывания, о.е.1,2
Наличие кратности тока для времени tm (для функции I2t) Нет
Способ задания уставки мгновенного расцепителя
По кратности (Ki)Активное сопротивление полюса R, мОм 1.23
Реактивное сопротивление полюса X, мОм0.63
Максимальное сечение подключаемого кабеля, мм2300
Модульный Нет
Наименование (тип) 3P3D TM160D NSX160F
Нормативный документ МЭК 60947-4
Наличие взрывозащиты Без взрывозащиты
Климатическое исполнение УХЛ4
Кратность тока для времени tr, o.e.6
Коэффициент гарантированного несрабатывания, o.e.0,8
Время срабатывания расцепителя в зоне КЗ tm, c0,01
Сфера применения Промышленное
Токи уставки расцепителя в зоне перегрузки Ir, А160
Описание Автоматический выключатель в литом корпусе для промышненного применения
Масса, кг 2.2
Способ подключения Винтовое соединение
Тип подключения силовой цепи Винтовое соединение
Тип управляющего элемента Поворотная рукоятка
Выключатель автоматический NSX160F TM160D 3P3D термомагнитный расцепитель Schneider Electric (модель LV430630) - это надежное и высококачественное устройство, предназначенное для обеспечения безопасности и надежности электросети.
Этот автоматический выключатель обладает трехполюсной конфигурацией, что позволяет ему обеспечивать защиту и контроль тока в трехфазной системе. Благодаря своей конструкции и характеристикам, он идеально подходит для использования в различных промышленных и коммерческих секторах.
TM160D - это термомагнитный расцепитель, что означает, что он обеспечивает двойную защиту от перегрузок и коротких замыканий. Термическая защита предотвращает повреждение проводов и оборудования при длительном перегрузке, а магнитная защита быстро срабатывает при коротких замыканиях, предотвращая возможность пожара или электрического удара.
Этот выключатель автоматический имеет номинальный ток 160 А, что позволяет ему обеспечивать надежную защиту в системах с высоким энергопотреблением. Он также обладает высокой степенью изоляции и защиты от пыли и влаги, что делает его идеальным выбором для использования в различных условиях окружающей среды.
Schneider Electric - это известный и надежный производитель электротехнического оборудования, и этот выключатель автоматический не является исключением. Он изготовлен из высококачественных материалов и прошел строгие испытания, чтобы гарантировать долговечность и надежность работы.
Итак, если вам нужен надежный и эффективный выключатель автоматический для защиты вашей электросети, то LV430630 Выключатель автоматический NSX160F TM160D 3P3D термомагнитный расцепитель Schneider Electric - это отличный выбор. Он обеспечивает высокий уровень защиты и контроля тока, что делает его незаменимым устройством в любой электросистеме.
Вес в упаковке, кг.: 1.82
Габариты, м.: 0.19 x 0.14 x 0.115
