Описание, применение LV429830 Schneider Electric
Технические характеристики LV429830:

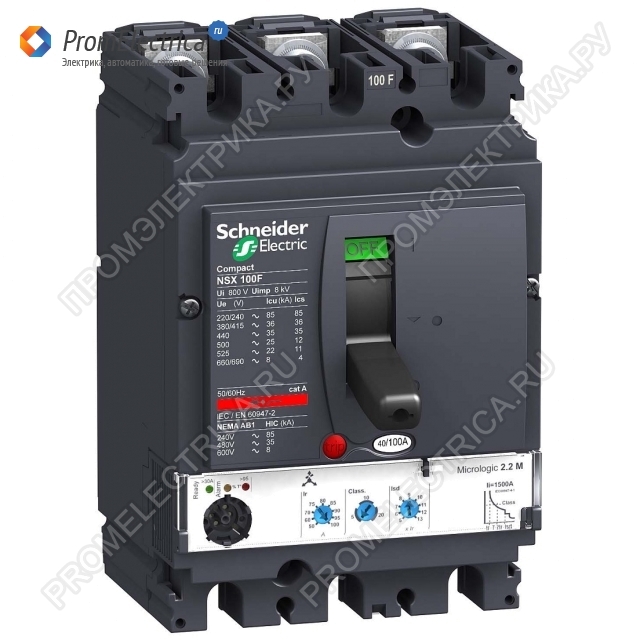

Силовая часть автоматического выключателя Compact NSX-100N с рабочим напряжением до 690 В AC и током до 100 А
Стационарный аппарат в сборе с передним присоединением
С установленным электронным расцепителем Micrologic 2.2 M на токи до 100 А
Управление автоматом - ручное, рычагом
Монтаж на панель/плату/металлоконструкцию винтами, на DIN-рейку или 3-полюсную шину 60 мм через соответствующие переходники
Тип защит: 3П3Т: 3-полюсный корпус(3П), 3 полюса защищены(3Т)
Расцепитель: Обозначение - Micrologic 2.2 M
Общая серия расцепителей - Micrologic
Тип расцепителя - электронный
Номинальный ток расцепителя(In) - 100 А
Защиты:
- защита от перегрузок(Ir): регулируемая тепловая уставка по току определяется положением переключателя "Ir", образующего общий диапазон 50...100 А, с отключением автомата при токах, равных 1,05...1,20 x Ir и с выдержкой времени перед отключением(tr), определяемой выставляемым переключатем "Class." классом расцепления(CLASS 5, CLASS 10, CLASS 20), в диапазоне 5...480 с
- защита от коротких замыканий: селективная токовая отсечка(Isd), равная 5...13 x Ir, с нерегулируемой уставкой по веремени tsd(время несрабатывания 20 мс)
- защита от коротких замыканий: мгновенная токовая отсечка(Ii), равная 1500 А
- защита от неполнофазных режимов(Iнебал): отключение автоматического выключателя в случае небаланса фаз, превышающего 30-процентный постоянный порог срабатывания Iнебал или после нерегулируемой выдежки времени tнебал, составляющей 0,7 с при пуске и 4 с в нормальном режиме работы
Сигнализация - индикация на передей панели расцептеля Micrologic 2.2 M:
- зеленый светодиод "Ready" - медленно мигает, если автоматический выключатель готов выполнять защиту
- Красный светодиод ">95" связанный с работой электродвигателя: горит постоянно, если температура ротора или статора превышает 95% допустимого уровня нагрева
Рабочее напряжение: До 690 В AC 50/60 Гц переменного тока
Номинальное импульсное напряжение: 8 кВ
Номинальное напряжение изоляции: 800 В
Отключающая способность: 90 кА при 220/240 В AC, 50/60 Гц переменного тока
50 кА при 380/415 В AC, 50/60 Гц переменного тока
50 кА при 440 В AC, 50/60 Гц переменного тока
36 кА при 500 В AC, 50/60 Гц переменного тока
35 кА при 525 В AC, 50/60 Гц переменного тока
10 кА при 660/690 В AC, 50/60 Гц переменного тока
Краткое описание: 3П3Т АВТОМ. ВЫКЛ. MIC.2.2M 100A NSX100N
Управление аппаратом: Тип управления - ручное
Переключающий механизм - рычаг
Возможна установка:
- стандартной поворотной рукоятки
- выносной поворотной рукоятки
- мотор-редуктора для дистанционного управления
Присоединение проводников: Стационарный автоматический выключатель Compact NSX100N имеет стандартное переднее присоединение шин и кабелей с наконечником, а также присоединение неизолированных кабелей при помощи клемм
Стандартные контактные пластины
- контактные выводы с защёлкивающимися гайками и зажимными винтами М6
- для непосредственного присоединения изолированных шин или кабелей с наконечниками к аппарату
- для установки дополнительных контактных пластин, позволяющих осуществить любое присоединение
Шины
- максимальное сечение шины: 20 x 2 мм без расширителя и 32 x 2 мм с расширителем полюсов
- Межполюсное расстояние: 35 мм без расширителя и 45 мм с расширителем полюсов
Наконечники для кабелей
- Модели: для алюминиевых и для медных кабелей
- обязательное совместное использование с разделителями полюсов или с длинными клеммными заглушками
- присоединямемые кабели: медные кабели сечением 120/150/180 мм2 с обжимом шестиугольной вытежкой или штампованием или алюминиевые кабели сечением 120/150/180 мм2 с обжимом шестиугольной вытежкой
Дополнительные контактные пластины(крепятся на стандартные контактные пластины)
- контактные пластины-удлинители
- угловые контактные пластины
- контактные пластины на "на ребро"
- двойные угловые контактные пластины
- контактные пластины с углом 45°
Расширители полюсов
- увеличение межполюсного расстояния с 35 мм до 45 мм
- присоединение к ним шин, наконечников или клемм
Клеммы для присоединения неизолированных кабелей
- одинарные клеммы для Compact NSX 100-250: защелкиваются непосредственно на контактных выводах аппарата или крепятся скобкой к дополнительным контактным пластинам или расширителями полюсов
- двойные клеммы для Compact NSX 100-250: ввинчиваются в отверстия на контактных выводах аппарата или угловых контактных пластинах
- сечения кабелей для клемм: стальные - 1,5...95 мм2, алюминиевые - 25...95/120...185 мм2 или 2 кабеля 50...120 мм2
- распределительные клеммы, ввинчивающиеся в отверстия на контактных выводах аппарата, для присоединения к каждому полюсу выключателя Compact NSX 100-250 6 кабелей сечением 1,5...35 мм2
Монтаж: Установка(крепление):
- на панели или плате винтами через отверсия в корпусе
- на металлоконструкции винтами
- на DIN-рейке при помощи переходника(арт. LV429305)
- на монтажной плате Prisma
- на 3-полюсных сборных шинах при помощи переходника(арт. 29372)
Габаритные размеры (Ш x В x Г): 105 x 161 x 126 мм (указаны без вспомогательных устройств и аксессуаров)
Масса: 2,05 кг
Применение LV429830:
Применение автоматического выключателя Compact NSX100 определяется установленным в него расцепителем
Выключатель NSX-100N с установленным электронным расцепителем Micrologic 2.2 M применяется для защиты электродвигателей от перегрузок и коротких замыканий, а также от неполнофазных режимов, используется в комбинации с контакторами
Назначение LV429830:
Для защиты электродвигателей от перегрузок(тепловой защиты) с регулируемой уставкой, от коротких замыканий с селективной и мгновенной токовой уставкой и от неполнофазных режимов(небаланс фаз) при пуске и в нормальном режиме работы
Вес в упаковке, кг.: 1.895
Габариты, м.: 0.19 x 0.17 x 0.12
3606480007613
