Описание, применение PIR6W1PS230R Relpol

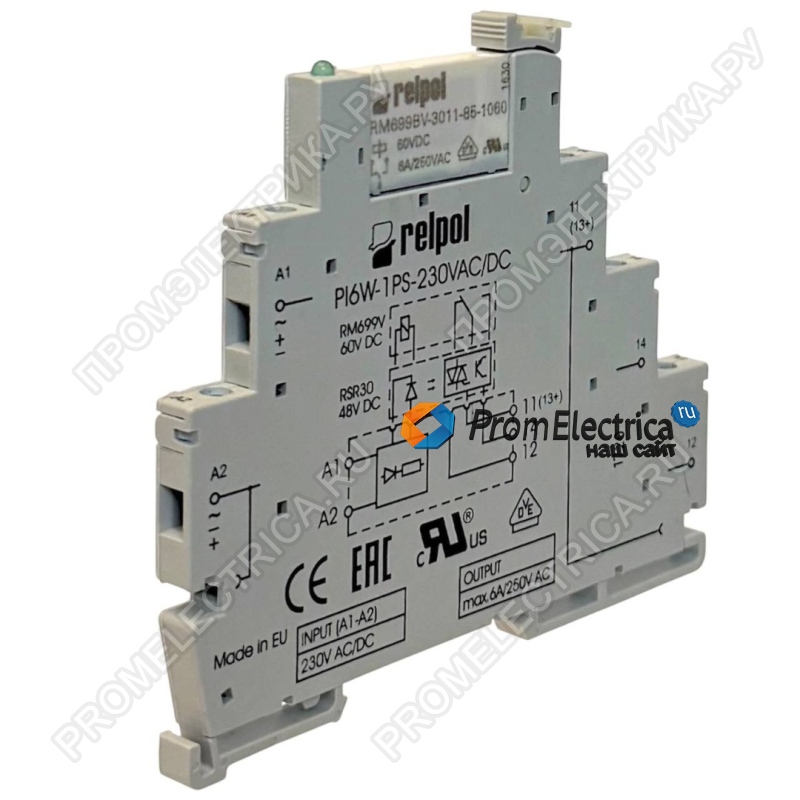

Интерфейсное реле PIR6W-1PS-230VAC/DC-R- универсальное миниатюрное реле с шириной корпуса 6,2 мм, переменный/постоянный ток 230 В.
Ключевые преимущества
Ширина всего 6,2 мм — экономит до 70% места на DIN-рейке по сравнению со стандартными реле.
Универсальное питание 230 В AC/DC — подходит и для промышленной сети 230 В переменного тока, и для постоянного напряжения (например, аварийные системы).
Исполнение контактов AgSnO₂ (R) — высокая стойкость к дуге, подходит для коммутации мощных нагрузок.
Встроенный зелёный светодиод — наглядная индикация подачи питания на катушку.
Совместимость с гребневыми перемычками ZG20 — быстрый монтаж общих потенциалов для группы реле.
Высокая изоляция — усиленная изоляция между входом и выходом, выдерживает 4000 В (1,2/50 мкс), 6000 В импульсного напряжения.
Технические характеристики:
|
Параметр |
Значение |
|
Номинальное входное напряжение (Uₙ) |
230 В AC/DC |
|
Рабочий диапазон напряжения |
0,8…1,2 Uₙ |
|
Напряжение срабатывания |
≤ 0,85 Uₙ (AC) / ≤ 0,8 Uₙ (DC) |
|
Напряжение отпускания |
≥ 0,2 Uₙ (AC) / ≥ 0,1 Uₙ (DC) |
|
Потребляемая мощность |
1,2 ВА (AC) / 1,2 Вт (DC) |
|
Тип контактов |
1 CO (перекидной), AgSnO₂ |
|
Макс. напряжение контактов |
400 В AC / 250 В DC |
|
Номинальный ток нагрузки (AC1) |
6 А / 250 В AC |
|
Номинальный ток нагрузки (DC1) |
6 А / 24 В DC; 0,15 А / 250 В DC |
|
Мин. коммутируемый ток |
100 мА |
|
Мин. коммутируемое напряжение |
10 В AC/DC |
|
Макс. пиковый ток (20 мс) |
10 А |
|
Сопротивление контакта |
≤ 100 мОм (при 100 мА, 24 В) |
|
Время срабатывания (DC) |
8 мс (типовое) |
|
Время возврата (DC) |
10 мс (типовое) |
|
Электрический ресурс (AC1) |
> 50 000 циклов (6 А, 250 В AC) |
|
Механический ресурс |
> 10 млн циклов |
|
Температура хранения |
–40…+70 °C |
|
Температура рабочая (окружающей среды) |
–40…+50 °C |
|
Ширина |
6,2 мм |
|
Масса |
45 г |
|
Монтаж |
DIN-рейка 35 мм (PN-EN 60715) |
|
Степень защиты |
IP 20 |
Важные примечания:
- Монтажное расстояние — для версии 230 В AC/DC расстояние между реле должно быть минимум 5 мм (иначе возможен перегрев).
- Диапазон рабочих температур — для версии 230 В AC/DC с контактами R: от –40 до +50 °C (не выше).
- Минимальный ток коммутации — 100 мА. Если нагрузка значительно меньше, возможны проблемы с окислением контактов (AgSnO₂ не «пробивает» микропленку).
- Исполнение R01 (позолоченные контакты) здесь не используется — это именно R (AgSnO₂ без золота). Для слаботочных цепей (десятки мА) нужна версия R01.
- Ресурс контактов указан для резистивной нагрузки AC1. Для индуктивных нагрузок (двигатели, катушки) ресурс будет существенно ниже — применяйте защитные цепи.
Области применения:
- Промышленная автоматизация и управление нагрузками
- Системы сигнализации и управления насосами, вентиляторами, клапанами
- Коммутация цепей постоянного и переменного тока до 16 А
- Шкафы управления с ограниченным пространством на DIN-рейке
- Применения, требующие визуальной индикации состояния (зелёный светодиод)
