Описание, применение 623382300040 Finder

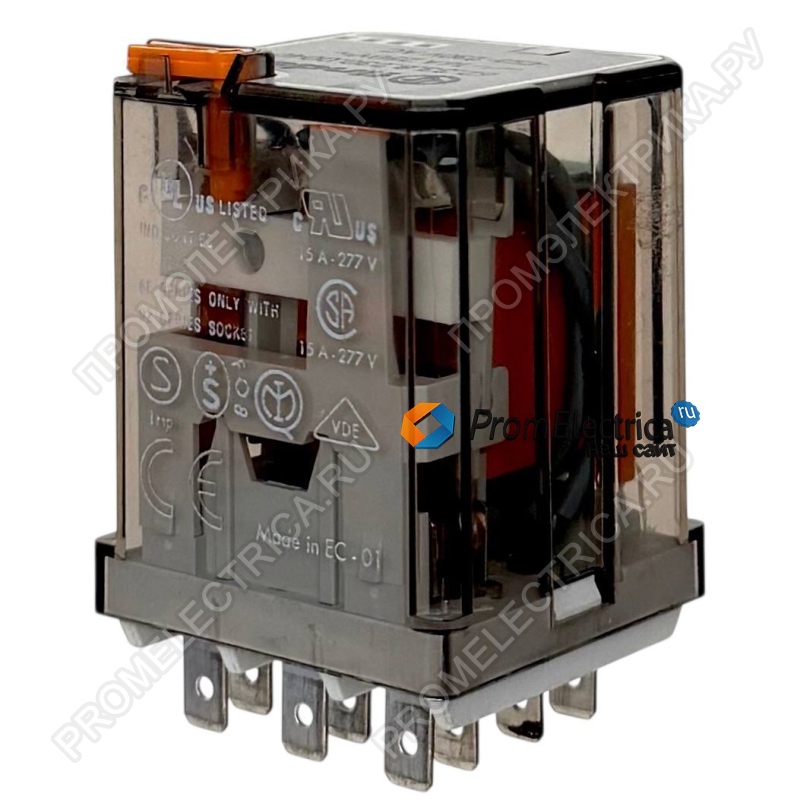

Finder 62.33.8.230.0040 — это высоконадежное силовое реле с тремя нормально-разомкнутыми контактами, предназначенное для коммутации мощных трехфазных цепей в промышленном оборудовании. Модель относится к серии 62, которая разработана для работы с токами до 16 А и обеспечивает усиленную изоляцию, соответствующую жестким стандартам безопасности (EN 60335-1 для бытовых приборов).
Технические характеристики :
- Производитель: Finder
- Серия: 62
- Модель: 62.33.8.230.0040
- Тип: Силовое реле с монтажным фланцем / Faston 250
- Количество и тип контактов: 3 NO (3PST-NO) — 3 нормально-разомкнутых
- Зазор между контактами: ≥ 3 мм (полное размыкание)
- Номинальный ток / макс. пиковый ток: 16 А / 30 А (5 мс, контакт NO)
- Номинальное напряжение / макс. напряжение: 250 В AC / 400 В AC
- Номинальная нагрузка AC1: 4000 ВА
- Номинальная нагрузка AC15 (230 В AC): 750 ВА
- Допустимая мощность однофазного двигателя: 0,8 кВт (230 В AC) / 1,5 кВт (400 В AC)
- Отключающая способность DC1 (30/110/220 В): 16 / 1,1 / 0,7 А
- Минимальный ток переключения: 10 мА при 10 В (1000 мВт)
- Стандартный материал контакта: AgCdO (бескадмиевый AgSnO₂ — опция)
- Напряжение катушки: 230 В AC (50/60 Гц)
- Номинальная мощность катушки: 3 ВА
- Рабочий диапазон катушки: (0,85...1,1) Uн (195,5...253 В)
- Напряжение удержания: 0,8 Uн
- Напряжение отпускания: 0,2 Uн
- Механическая долговечность (AC/DC): 10·10⁶ / 30·10⁶ циклов
- Электрическая долговечность (AC1): 100·10³ циклов
- Время включения / выключения: 15 мс / 3 мс
- Изоляция между катушкой и контактами (1.2/50 мкс): 6 кВ
- Категория защиты: RT I (пылезащищенное)
- Монтаж: Через монтажный фланец (винт M4)
Ключевые особенности и преимущества:
- Три нормально-разомкнутых контакта (3 NO / 3PST-NO):
Реле имеет три независимых нормально-разомкнутых контакта с увеличенным зазором ≥ 3 мм (полное размыкание). Это позволяет управлять трехфазными нагрузками (двигателями, нагревателями) с помощью одного устройства, обеспечивая надежное отключение всех трех фаз одновременно. - Высокая коммутационная способность (16 А на контакт):
Каждый контакт рассчитан на номинальный ток 16 Ампер при напряжении 250 В AC (нагрузка AC1) и способен выдерживать пиковый ток до 30 А в течение короткого времени. Суммарная коммутируемая мощность — до 4000 ВА (на контакт). Реле способно управлять трехфазным двигателем мощностью до 1,5 кВт при напряжении 400 В AC. - Усиленная изоляция для повышенной безопасности:
Благодаря усиленной изоляции между катушкой и контактами (зазор 6 мм, путь утечки 8 мм), реле соответствует стандарту EN 60335-1 для бытовых приборов и обеспечивает надежную гальваническую развязку цепей управления и нагрузки. - Удобный монтаж и подключение:
Корпус оснащен монтажным фланцем для крепления винтом на панель или в оборудование. Силовые клеммы выполнены под быстроразъемные соединения Faston 250 (6,3×0,8 мм), что обеспечивает быстрый и надежный монтаж без использования дополнительных наконечников. - Высокая надежность и долговечность:
Механическая долговечность составляет 30 миллионов циклов (для DC-версий), а электрическая долговечность при номинальной нагрузке AC1 — не менее 100 000 циклов. Широкий диапазон рабочих температур (от -40°C до +50°C) позволяет использовать реле в различных условиях.
Области применения:
- Промышленных печах, котлах и горелках (управление ТЭНами)
- Системах освещения (включая дорожное и тоннельное)
- Контроллерах и распределительных панелях
- Станках (сверлильных, шлифовальных, полировальных)
- Трехфазных электродвигателях (до 1,5 кВт)
- Системах управления нагревательными элементами
