Описание, применение 553390240090 Finder

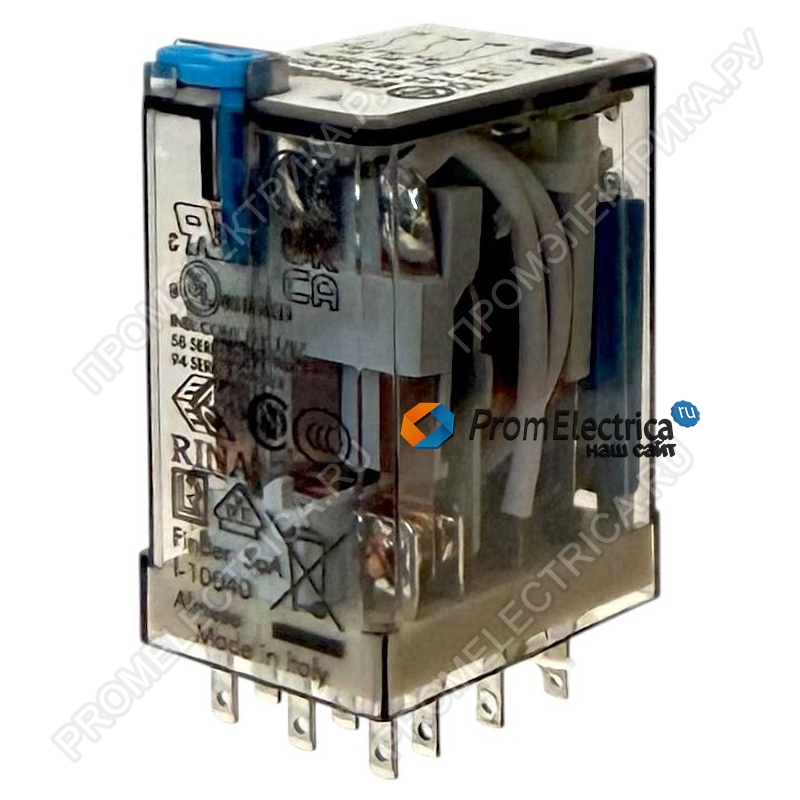

55.33.9.024.0090 — это миниатюрное универсальное электромеханическое реле от итальянского бренда Finder, одного из мировых лидеров в области релейной техники . Изделие относится к серии 55, которая сочетает компактные размеры, высокую коммутационную способность и широкий выбор опций.
Реле имеет 3 переключающих контакта (3PDT / 3 Form C) и рассчитано на коммутацию тока до 10 А . Данная модификация оснащена светодиодным индикатором, кнопкой принудительного срабатывания и встроенным диодом подавления перенапряжений .
Реле предназначено для установки в розетки 94 серии (например, 94.03 или 94.13), что обеспечивает быстрый монтаж и замену без пайки .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Finder (Finder S.p.A., Италия) |
|
Артикул |
55.33.9.024.0090 |
|
Серия |
55 — Миниатюрные универсальные реле |
|
Тип реле |
Электромагнитное, общего назначения |
|
Конфигурация контактов |
3PDT (3 переключающих контакта / 3 Form C) |
|
Номинальное напряжение катушки |
24 В DC |
|
Номинальный ток катушки |
40 мА |
|
Сопротивление катушки |
600 Ом |
|
Напряжение срабатывания (макс.) |
19,2 В DC (80% от номинала) |
|
Напряжение отпускания (мин.) |
4,8 В DC (20% от номинала) |
|
Макс. напряжение катушки |
26,4 В DC (110% от номинала) |
|
Номинальный ток контактов |
10 А (при 250 В AC / 30 В DC) |
|
Максимальное коммутируемое напряжение |
400 В AC / 220 В DC |
|
Максимальная коммутируемая мощность (AC1) |
2500 ВА |
|
Сопротивление контактов (начальное) |
≤ 50 мОм |
|
Сопротивление изоляции |
≥ 1000 МОм |
|
Время срабатывания |
≤ 9 мс |
|
Время отпускания |
≤ 5 мс |
|
Время дребезга (НО/НЗ) |
1 / 3 мс |
|
Электрическая долговечность (AC1) |
≥ 100 000 циклов |
|
Механическая долговечность |
≥ 10 000 000 циклов |
|
Диапазон рабочих температур |
−40…+85 °C |
|
Степень защиты (корпус) |
RT I — стандартная |
|
Способ монтажа |
Сменный (plug-in) на розетку |
|
Материал контактов |
Серебряно-никелевый сплав (AgNi) |
|
Индикация |
Светодиод (зелёный) |
|
Кнопка тестирования |
Есть (блокируемая) |
|
Подавление перенапряжений |
Встроенный диод |
Расшифровка артикула 55.33.9.024.0090
|
Часть артикула |
Значение |
|
55 |
Серия — Миниатюрные универсальные реле |
|
33 |
Конфигурация: 3 переключающих контакта (3PDT) |
|
9 |
Тип катушки: DC (постоянный ток) |
|
024 |
Напряжение катушки: 24 В |
|
0090 |
Опции: LED + диод + кнопка Test |
Конструктивные особенности
- Компактный корпус — позволяет монтировать реле с шагом всего 5 мм на плате .
- Светодиодный индикатор — зелёный светодиод на верхней панели сигнализирует о подаче напряжения на катушку .
- Кнопка принудительного срабатывания (Test) — нажатие кнопки переключает контакты независимо от наличия напряжения на катушке. Кнопка может фиксироваться во включённом положении (при отламывании пластикового ключа) — это удобно для длительного тестирования цепей .
- Встроенный диод — установлен параллельно катушке и подавляет выбросы обратного напряжения (до ≈ −1,2 В) при отключении. Это защищает транзисторные выходы контроллеров и другие чувствительные элементы управляющей цепи.
- Контакты из AgNi — серебряно-никелевый сплав обеспечивает высокую устойчивость к износу и низкое переходное сопротивление.
- Сменное исполнение — реле не требует пайки; оно вставляется в розетку и фиксируется клипсой или защёлкой.
Области применения:
- Промышленные щиты управления и автоматики — коммутация цепей управления двигателями, контакторами, клапанами.
- Системы HVAC — управление вентиляцией, отоплением, кондиционированием.
- Станкостроение и конвейерные линии — контроль и управление рабочими органами.
- Системы безопасности и сигнализации — коммутация сигнальных цепей.
- Управление освещением — включение/выключение мощных осветительных приборов.
- Автоматизация зданий — управление насосами, задвижками, рольставнями.
