Eti 2473022

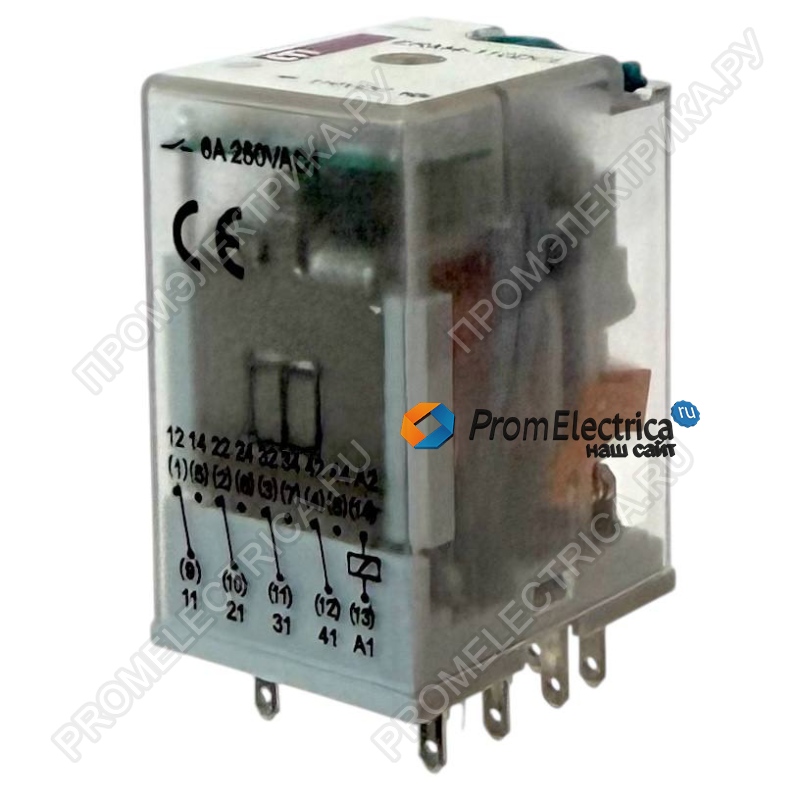

2473022 Промежуточное реле ERM4-110DCL

ART #568678

В наличии

Стоимость и наличие уточняйте у менеджера

Цена:

0₽с НДС 22% можно купить за наличный расчет

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 01.01.2022г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

И: 00000014822О: 00000014007

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение 2473022 Eti

Электромеханическое реле ERM4-110DCL из серии ERM предназначено для коммутации, управления и сигнализации в промышленных электрических схемах. Устройство имеет 4 перекидных контакта (4 CO) и рассчитано на управляющее напряжение постоянного тока 110 вольт. Реле монтируется на цоколь (приобретается отдельно) и может устанавливаться на DIN-рейку TH35 или монтажную панель.

Почему стоит выбрать эту модель

4 независимых перекидных контакта. Каждый контакт может работать как нормально разомкнутый (NO) или нормально замкнутый (NC) – в зависимости от схемы подключения. Это позволяет управлять несколькими цепями одновременно, экономя место в шкафу.
Визуальная и механическая диагностика. Реле оснащено красным светодиодом, который горит при подаче питания на катушку. Кроме того, есть механический индикатор срабатывания и тест-кнопка . Кнопка позволяет вручную проверить механизм и контакты без подачи напряжения.
Высокая электромагнитная устойчивость. Устройство надёжно работает в условиях промышленных помех – рядом с частотными преобразователями, контакторами и другими источниками наводок.
Повышенная изоляция. Корпус выполнен из полиамида PA66, что обеспечивает усиленную изоляцию между контактами и катушкой. Напряжение пробоя между цепями управления и силовыми цепями – 2500 В переменного тока.
Экологичные контакты. Контактные пластины изготовлены из сплава серебра с никелем (AgNi) и не содержат кадмия, что соответствует современным экологическим требованиям.

Основные технические параметры

Характеристика	Значение
Модель	ERM4-110DCL
Артикул	2473022
Количество контактов	4 перекидных (4 CO)
Материал контактов	AgNi
Номинальное напряжение катушки	110 В постоянного тока
Потребляемая мощность	0,9 Вт
LED-индикатор	Красный (есть)
Тест-кнопка	Есть (зелёная)
Механический индикатор	Есть
Номинальный ток контактов (AC1)	6 А при 250 В
Номинальный ток контактов (DC1)	6 А при 24 В
Максимальный пиковый ток	12 А
Максимальная коммутируемая мощность (AC1)	1500 ВА
Минимальный коммутируемый ток	5 мА
Минимальное коммутируемое напряжение	10 В
Время срабатывания / возврата	13 мс / 3 мс
Электрический ресурс (AC1)	>100 000 циклов
Механический ресурс	>20 000 000 циклов
Рабочая температура (DC)	от -40 до +70 °C
Температура хранения	от -40 до +85 °C
Степень защиты корпуса	IP40
Виброустойчивость	5 g (10–150 Гц)
Устойчивость к ударам (NO/NC)	10 g / 5 g
Габариты (Д×Ш×В)	27,5 × 21,2 × 35,6 мм
Вес	35 граммов

Параметры катушки

Параметр	Значение
Номинальное напряжение (Un)	110 В DC
Сопротивление катушки при 20°C	13 600 Ом (±10%)
Минимальное напряжение срабатывания	88,0 В DC
Максимальное допустимое напряжение	198,0 В DC
Напряжение размыкания	≥ 11 В DC

Где применяется
Это реле идеально подходит для:

Промежуточной коммутации в схемах управления контакторами и пускателями.
Гальванической развязки цепей управления и силовых цепей.
Сигнализации состояния оборудования.
Управления освещением, вентиляцией, насосами небольшой мощности.
Автоматизации зданий и промышленных линий.

Особенности монтажа и эксплуатации

Реле устанавливается на цоколь ERB4-T (винтовые зажимы, момент затяжки до 0,7 Н·м).
Цоколь крепится на DIN-рейку TH35 (стандарт EN60715).
Для фиксации реле и удобного извлечения рекомендуется использовать скобу-выталкиватель ER-CLIP.
При работе с индуктивными нагрузками (катушки контакторов, соленоиды, двигатели) настоятельно рекомендуется устанавливать защитный модуль ERC для подавления перенапряжений.
