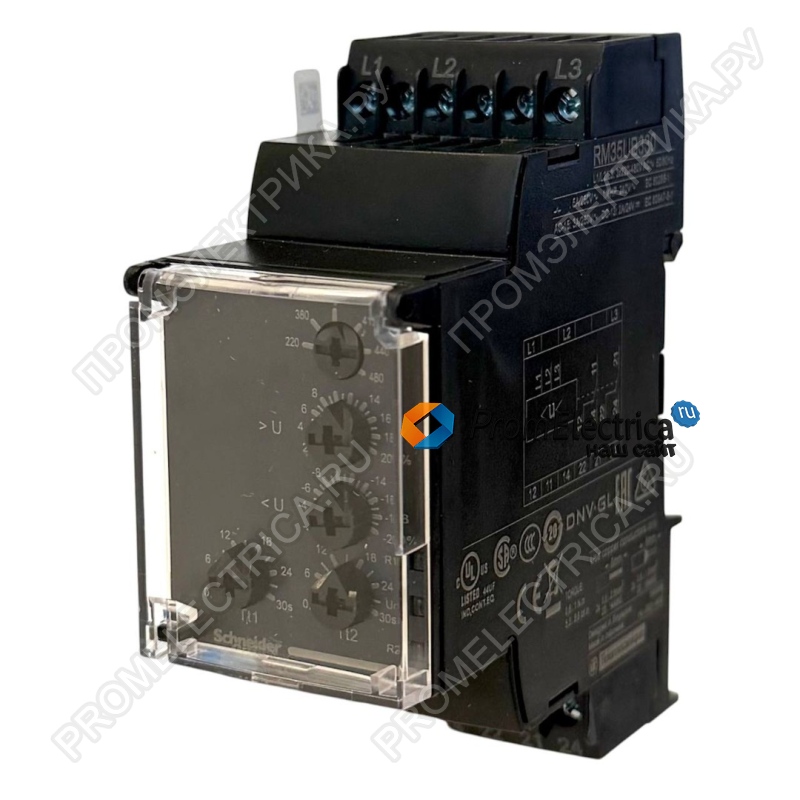

Описание, применение RM35UB330 Schneider Electric
Семейство продуктов Zelio Control
Тип изделия или ком-
понента
Модульные реле измерения и управления
Тип реле Реле контроля напряжения
Специальное приме-
нение изделия
Для 3-фазного питания
Наименование реле RM35UB3
Параметры, контроли-
руемые реле
Отсутствие нейтрали
Повышенное и пониженное напряжение между
нейтралью
Повышенное и пониженное напряжение между
фазами
Задержка Регулируем. 0,3...30 s , 0 + 10 % при пересечении
порога
Коммутационная спо-
собность, ВА
1250 VA
Минимальный комму-
тируемый ток
10 mA при 5 V пост. ток
Макс. коммутируемый
ток
5 A пер./пост. тока
Потребляемая мощ-
ность, ВА
≤ 2,9 VA пер. ток
Диапазон измерения 194...528 V напряжение пер. ток 50/60 Hz
Электрическое соеди-
нение
1-жильный кабель 0,5...4 mm² AWG20...AWG11
сплошной cable без наконечника соответствует
требованиям IEC 60947-1
1-жильный кабель 0,2...2,5 mm² AWG24...AWG12
гибкий cable с кабельным наконечником соответ-
ствует требованиям IEC 60947-1
2-жильный кабель 0,5...2,5 mm² AWG20...AWG14
сплошной cable без наконечника соответствует
требованиям IEC 60947-1
2-жильный кабель 0,2...1,5 mm² AWG24...AWG16
гибкий cable с кабельным наконечником соответ-
ствует требованиям IEC 60947-1
Категория примене-
ния
AC-12 соответствует требованиям IEC 60947-5-1
AC-13 соответствует требованиям IEC 60947-5-1
AC-14 соответствует требованиям IEC 60947-5-1
AC-15 соответствует требованиям IEC 60947-5-1
DC-12 соответствует требованиям IEC 60947-5-1
DC-13 соответствует требованиям IEC 60947-5-1
DC-14 соответствует требованиям IEC 60947-5-1
Время сброса 1500 ms для задержка
Макс. коммутируемое напряжение 250 V пер./пост. тока
[Us] номинальное напряжение питания 220...480 V пер. ток
Пределы напряжения питания 194...528 V пер. ток
Порог обнаружения напряжения 194 V
Частота цепи управления 50...60 Hz +/- 15 %
Ширина 35 mm
Выходные контакты 1 переключающ. + 1 переключающ., по 1 на предельное значение
Номинальн. выходной ток 5 A
Цикл измерения ≤ 150 ms цикл измерения, согласно истинному действ. значению
Гистерезис 2 %
Задержка при включении питания 0,5 s
Точность измерения +/- 10 % значения полной шкалы
Повторяемость позиционирования +/- 0,5 % для вход и цепь измерения
+/- 1 % для задержка
Погрешность измерения 0,05 %/°C с изменением температуры
< 1 % по всему диапазону с изменением напряжения
Время отклика < 200 ms в случае неисправности
Маркировка CE : 73/23/EEC
CE : EMC 89/336/EEC
Категория перенапряжения III соответствует требованиям IEC 60664-1
Сопротивление изоляции > 500 MOhm при 500 V пост. ток соответствует требованиям IEC 60664-1
> 500 MOhm при 500 V пост. ток соответствует требованиям IEC 60255-5
[Ui] номинальное напряжение изоляции 400 V соответствует требованиям IEC 60664-1
Частота сети питания 50/60 Hz +/- 10 %
Рабочее положение Любое положение без ухудшение характеристик
Момент затяжки 0,6...1 N.m соответствует требованиям IEC 60947-1
Материал корпуса Самозатухающий пластик
Светодиодный индикатор состояния 1 светодиод зеленый для питание включено
1 светодиод желтый для реле ВКЛ.
Монтаж Симметричная DIN рейка 15 мм соответствует требованиям EN/IEC 60715
Электрическая прочность 10000 cycles
Механическая устойчивость 30000000 cycles
Рабочая частота <= 360 операций/час под полная нагрузка
Масса продукта 0,08 kg
Окружающая среда
Стойкость к кратковременным исчезновениям на-
пряжения питания
50 ms
Электромагнитная совместимость Стандартн. излучение для жилых, коммерческих и небольших промышлен-
ных помещений соответствует требованиям EN/IEC 61000-6-3
Стандартное излучение для промышленной среды соответствует требова-
ниям EN/IEC 61000-6-4
Стойкость к промышленной среде соответствует требованиям NF EN/IEC
61000-6-2
Стандарты EN/IEC 60255-6
Сертификаты продуктов C-Tick
CSA
GL
GOST
UL
Температура окружающей среды при хранении -40...70 °C
Температура окружающего воздуха для эксплуа-
тации
-20...50 °C
Вес в упаковке, кг.: 0.124
Габариты, м.: 0.097 x 0.078 x 0.045
