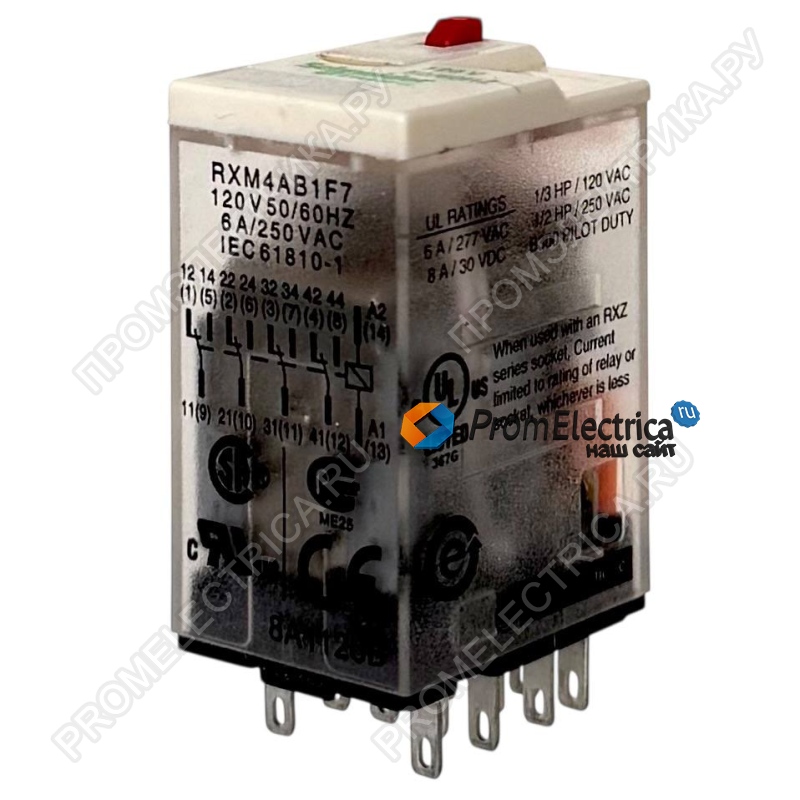

Описание, применение RXM4AB1F7 Schneider Electric
Реле серии Zelio RXM от Schneider Electric является промышленным стандартом для построения систем автоматизации средней сложности. Модель RXM4AB1F7 специально разработана для работы в цепях переменного тока и идеально подходит для коммутации нагрузок в системах отопления, вентиляции, кондиционирования (HVAC), управления конвейерами, насосными станциями и осветительными панелями.
Технические характеристики:
|
Параметр |
Значение |
|
Производитель |
Schneider Electric |
|
Артикул |
RXM4AB1F7 |
|
Серия |
Zelio Relay (Harmony) |
|
Конфигурация контактов |
4CO / 4PDT (4 переключающих контакта) |
|
Номинальный ток (Ith) |
6 А (при 250В AC / 28В DC) |
|
Напряжение катушки (Uc) |
120 В AC (50/60 Гц) |
|
Диапазон рабочего напряжения |
96...132 В AC |
|
Сопротивление катушки |
3630 Ом (±15% при 20°C) |
|
Потребляемая мощность |
1.2 ВА (при 60 Гц) |
|
Напряжение отпускания |
≥ 0.15 Uc (≥ 18 В) |
|
Материал контактов |
AgNi (Серебро-Никель) |
|
Светодиод (LED) |
Нет |
|
Кнопка TEST |
Есть (блокируемая) |
|
Время срабатывания |
20 мс |
|
Время отпускания (сброса) |
20 мс |
|
Электрическая износостойкость |
100 000 циклов (резистивная нагрузка) |
|
Механическая износостойкость |
10 000 000 циклов |
|
Температура эксплуатации |
от -40°C до +55°C |
|
Степень защиты |
IP40 |
|
Категория защиты |
RT I (пылезащищенное) |
Ключевые преимущества
- Тест и диагностика: Оснащено блокируемой тестовой кнопкой (защелкивающегося типа), которая позволяет имитировать срабатывание реле и проверять цепь нагрузки без подачи напряжения управления на катушку.
- [Важное уточнение по индикации] В данной модификации светодиодный индикатор (LED) отсутствует. Это делает реле более бюджетным и устойчивым к перепадам напряжения, но требует использования тестера для проверки наличия питания на катушке.
- Промышленная надежность: Контакты из сплава серебро-никель (AgNi) гарантируют устойчивость к электрической дуге и стабильное переходное сопротивление. Механическая износостойкость достигает 10 миллионов циклов.
- Универсальный монтаж: Плоские выводы (Quick Connect) делают реле совместимым со всеми стандартными розетками серии RXZE2 (винтовые, пружинные, под пайку), что позволяет быстро заменять устройства без перемонтажа клемм.
Дополнительные технические нюансы
- Режимы нагрузки: При резистивной нагрузке (AC1) реле уверенно держит 6А. [Внимание: В файле есть примечание про "NC" и "NO" контакты — при использовании "нормально закрытых" (NC) контактов в тяжелом режиме (H.3.) ток снижается до 3А!]
- Изоляция: Усиленная изоляция между катушкой и контактами выдерживает 2000 В переменного тока, что обеспечивает безопасность цепей управления.
- Частота коммутации: Допускается до 18 000 операций в час без нагрузки и до 1200 операций в час под нагрузкой.
Условия эксплуатации
- Виброустойчивость: 3 gn (рабочий режим), 5 gn (нерабочий режим).
- Ударопрочность: 10 gn (рабочий режим), 30 gn (транспортировка).
- Рабочее положение: Любое (не требует строгой ориентации в пространстве).
