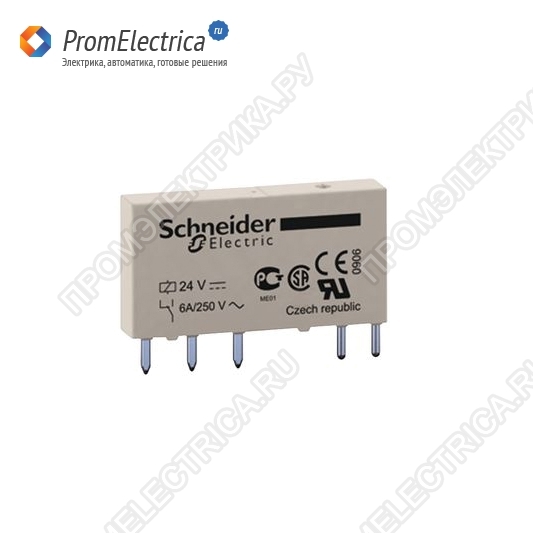

RSL1GB4BD Реле с усиленными плоскими контактными штырями типа РСВ, слаботочное исполнение
Тонкие интерфейсные реле RSL имеют преимущества благодаря своей малогабаритности и
модульному исполнению: их небольшая ширина (6 мм) позволяет экономить место при монтаже на
DIN-рейке на задней панели шкафа.
Реле RSL предлагаются в двух исполнениях:
Комплект реле + розетка: одно изделие (розетка с установленным на ней реле) под одним каталожным номером.
Розетка стандартно оснащена цепью защиты (от неправильной полярности и от перенапряжения) и светодиодным индикатором.
Два типа присоединения проводов: через винтовые или пружинные клеммы.
Предварительно собранное реле подходит для широкого диапазона рабочих напряжений: от 12 до 230 В.
Реле для сборки пользователем:
Пользователь выбирает реле (стандартное или слаботочное) и розетку в соответствии с рабочим напряжением своей установки.
Техническое обслуживание: тонкое реле RSL можно заменить без отсоединения розетки.
Комплект тонкое интерфейсное реле RSL + розетка
Реле 6 А (стандартное или слаботочное) с одним перекидным контактом.
Рычаг-держатель, фиксирующий реле и позволяющий при необходимости
легко вынуть его из розетки.
Розетка: присоединение проводов через винтовые или пружинные клеммы.
Все розетки оснащены цепью защиты и светодиодным индикатором.
Тонкие интерфейсные реле RSL
Пять усиленных плоских контактных штырей (типа РСВ).
Розетки для тонких интерфейсных реле RSL
Пять гнездовых контактов под контактные штыри реле.
Фиксирующий рычаг с идентификационной этикеткой.
Присоединение проводов через винтовые или пружинные клеммы.
Цепь защиты и светодиодный индикатор (встроены в розетку).
Паз для монтажа на DIN-рейке.
Технические характеристики RSL1GB4BD:
Семейство продуктов Zelio Relay
Контакты тип и состав
1 С / О
Напряжение цепи управления 24 V DC
обычный заключенный ток термической стойкости
6 А при -40 ... 55 ° C
Светодиодный индикатор состояния нет
Форма контактов плоские (тип PCB)
Среднее сопротивление 3390 Ом при 23 ° С +/- 10%
Номинальные пределы рабочего напряжения 18 ... 33,6 В постоянного тока
[Ui] номинальное напряжение изоляции 277 В соответствии с Кю
250 В соответствии с EN / IEC
[Uimp] номинальное выдерживаемое импульсное напряжение 6 кВ в соответствии с МЭК
Контакты серебряный сплав Материал - Позолоченные (AgSnO2)
[Т.е.] номинальный рабочий ток 6 A (AC-1 / DC-1) в соответствии с IEC / UL
Минимальный ток переключения 1 мА
Максимальное напряжение переключения 277 В
Минимальное напряжение переключения 1 V
Максимальная коммутационная мощность 50 Вт
1500 ВА
Минимальная мощность переключения 24 мВт
Скорость работы, не <= 18000 циклов / час без нагрузки
<= 360 циклов / час под нагрузкой
Механическая прочность 10000000 циклов
Электрическая прочность 60000 циклов (6 А при 250 В, AC-1) C / O
Время работы сброса 12 мс
5 мс
Категория защиты RT III
Рабочее положение Любое положение

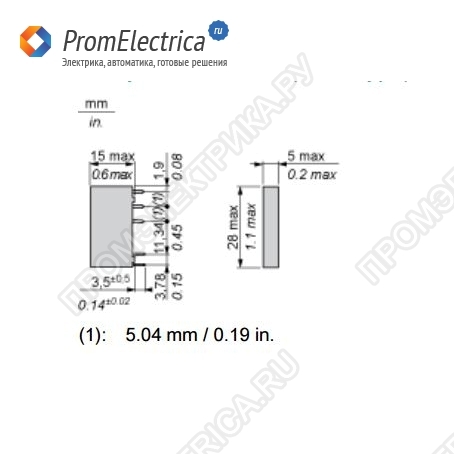

Ширина 5 мм
Высота 28 мм
Глубина 18,5 мм
Терминалы Описание ISO N ° 1 (11-12-14) OC
(А1-А2) СО
Вес продукта 0,0054 кг
Ток нагрузки 6 A при 250 В переменного тока для монтажа на расстоянии 0,5 мм
Среднее потребление в Вт 0,16 Вт
Выбывшие пороговое напряжение> = 0,05 Uc
окружающая среда
Электрическая прочность изоляции 4000 В переменного тока (между катушкой и контактом)
1000 В переменного тока (между контактами)
Стандарты EN / IEC 61810-1
UL 508
CSA C22.2 № 14
Сертификация продукции CSA
UL
EAC
Температура окружающего воздуха для хранения -40 ... 70 ° C
Устойчивость к вибрации +/- 1 мм (F = 10 ... 55 Гц) в соответствии с EN / IEC 60068-2-6
IP степень защиты IP40 в соответствии с EN / IEC 60529
Устойчивость к ударам 5 дп for11 мс, не действующих в соответствии с EN / IEC 60068-2-27
10 дп for11 мс в эксплуатации, соответствующих стандарту EN / IEC 60068-2-27
Температура окружающего воздуха для эксплуатации -40 ... 55 ° C
Вес в упаковке, кг.: 0.007
Габариты, м.: 0.028 x 0.015 x 0.005
