Schneider Electric SSP3A225B7

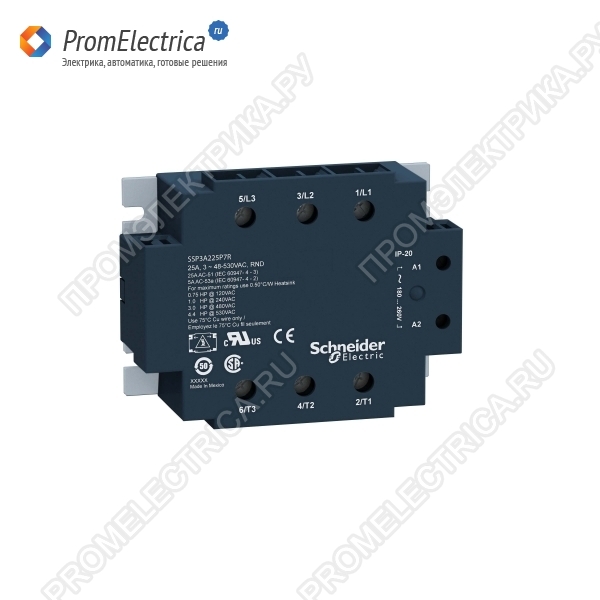

SSP3A225B7 Твердотельное реле, трехфазный выход, вход 18-36 V AC, выход 48-530 V AC, 25 A Schneider Electric

ART #568971

Стоимость и наличие уточняйте у менеджера

Цена:

0₽с НДС 22%

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 01.01.2022г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

И: 00000000000О: 00000051784

SSP3A225B7 Твердотельное реле, трехфазный выход, вход 18-36 V AC, выход 48-530 V AC, 25 A Schneider Electric

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Технические характеристики SSP3A225B7 Schneider Electric

Описание, применение SSP3A225B7 Schneider Electric

SSP3A225B7 Твердотельное реле

Мощные твердотельные реле SSP

Трехфазные мощные реле, идеально подходящие для работы в неблагоприятной окружающей среде и для применения в тяжелой промышленности.

Серия трехфазных реле, предназначенных для коммутации силовых цепей

Номинальная нагрузка до 50 А при 530 В пер. тока на канал

Соответствие требованиям ЭМС для надежного функционирования в неблагоприятной окружающей среде

Внешняя защита от переходных процессов не требуется

Светодиодные индикаторы состояния входов

Случайное срабатывание для коммутации резистивной нагрузки и срабатывание при переходе напряжения через ноль для коммутации индуктивной нагрузки

Реле SSP – устанавливаемые на панели твердотельные трехфазные реле с тиристорными выходами для коммутации силовых цепей. Эти мощные реле с номинальным током 25 А и 50 А ЭМС-совместимы, что обеспечивает их надежную работу в неблагоприятной окружающей среде.

Реле SSP интегрируются с демпфирующей RC-цепью и подавителем напряжений переходных процессов для дополнительной защиты. Эти реле предлагаются со следующими типами коммутации: срабатывание при переходе напряжения через ноль для резистивной нагрузки и случайное срабатывание для индуктивной нагрузки.

Технические характеристики SSP3A225B7:

Семейство продуктов Zelio Relay

Продукт Твердотельное реле

Короткое имя SSP

Количество фаз 3 фазы

Монтаж на панель

Номинальный ток 25 A

Выходное напряжение 48 ... 530 В переменного тока

Напряжение цепи управления 18 ... 36 В переменного тока

Контакты тип и состав 3 NO

Момент затяжки 1,7 ... 2,2 N.m для вывода

0,9 ... 1,1 N.m для ввода

Соединения - зажимы винтовые зажимы 1 х 1,5 ... 1 х 10 мм ² для вывода - AWG 16 ... AWG 8

Винтовые клеммы 1 х 0,2 ... 1 х 2,5 мм для ввода - AWG 24 ... AWG 14

Емкостная асимметрия <= 8 пФ для ввода / вывода

Сопротивление изоляции> = 1000 МОм при 500 В DC

Местная сигнализация Зеленый светодиод для состояния входов

Переключение напряжения> = 18 В переменного тока включения

<= 2 V AC выключения

Входные пределы тока 15 ... 20 мА

Твердотельный выход типа нулевым напряжением переключения

Ток нагрузки 0,1 ... 25 A

Абсолютное максимальное напряжение 1200 В

Пиковый ток <= 85 А при 1 с

<= 300 A для 16.6 мс

<= 275 в течение 20 мс

Падение напряжения <= 1,35 V на состоянии

Мощность двигателя, кВт 3,24 кВт при 40 ° C 530 В переменного тока

2,22 кВт при 40 ° C 480 В переменного тока

0,74 кВт при 40 ° C 240 В переменного тока

0,56 кВт при 40 ° C 120 В переменного тока

Мощность двигателя л.с. 4,4 л.с. при 40 ° C 530 В переменного тока

3 л.с. при 40 ° C 480 В переменного тока

1 л.с. при 40 ° C 240 В переменного тока

0,75 л при 40 ° C 120 В переменного тока

Тепловое сопротивление 0,24 ° C / Вт

Максимальная I²t для фьюзинга 370 A².s на 8,3 мс при 60 Гц полупериода

380 A².s в течение 10 мс при 50 Гц полупериода

Ток утечки <= 3 мА Остаточный

DV / Dt 500 В / мкс от состояния при максимальном напряжении

Время отклика 30 мс выключения

20 мс от поворота на

Cos Phi> = 0.5 с максимальной нагрузкой

Категория перенапряжения III

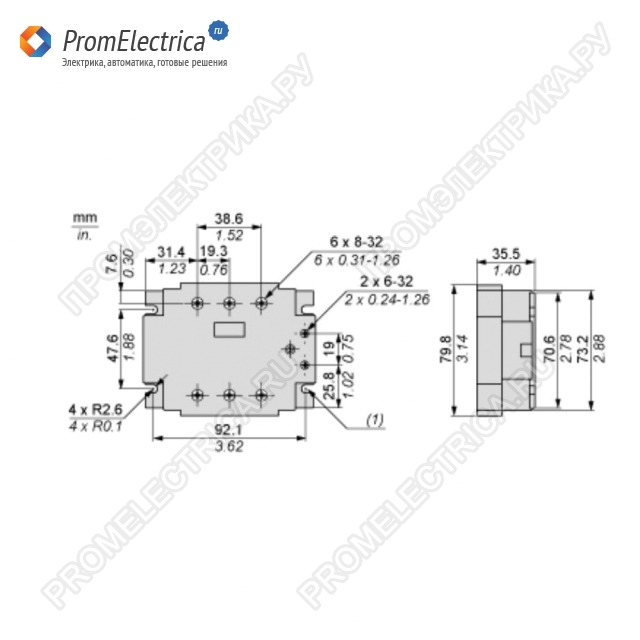

Ширина 101.3 мм

Высота 79,7 мм

Глубина 35,4 мм

Вес продукта 0,36 кг

Окружающая среда

Огнестойкость V0 в соответствии с UL 94

Электрическая прочность изоляции 4 кВ переменного тока для ввода или вывода в случае

AC 4 кВ для ввода / вывода

Степень загрязнения 2

Стандарты IEC 61000

IEC 60950-1

IEC 62314

Сертификация продукции CSA

RoHS

REACH

Маркировка CE

IP степень защиты IP20

Температура окружающего воздуха для эксплуатации -40 ... 80 ° C

Температура окружающего воздуха для хранения -40 ... 125 ° C

Вес в упаковке, кг.: 0.278

Габариты, м.: 0.12 x 0.085 x 0.04
