Schneider Electric SSM1A112BDR

SSM1A112BDR Твердотельное однофазное реле, вход 4-32 V DC, выход 24-280 V AC, 12 A Schneider Electric

ART #568953

Стоимость и наличие уточняйте у менеджера

Цена:

0₽с НДС 20%

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 01.01.2022г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

SSM1A112BDR Твердотельное однофазное реле, вход 4-32 V DC, выход 24-280 V AC, 12 A Schneider Electric

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Технические характеристики SSM1A112BDR Schneider Electric

Описание, применение SSM1A112BDR Schneider Electric

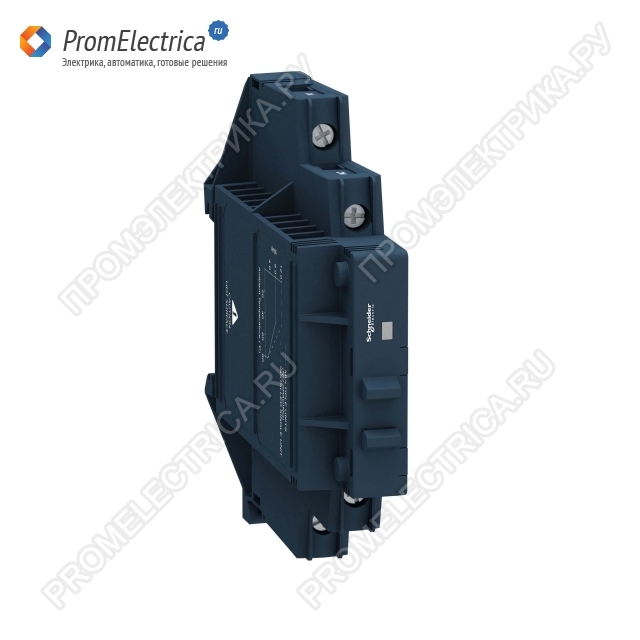

SSM1A112BDR Твердотельное однофазное реле

Реле серии SSM предоставляют пользователям беспрецедентную модульность и экономически эффективную комбинацию размеров и номинальных токов.

Предложение включает в себя одно- и двухканальные реле

Оригинальная конструкция корпуса со степенью защиты IP20

Встроенный радиатор не имеет доступных для прикосновения горячих металлических поверхностей, что повышает безопасность эксплуатации

Простой монтаж на стандартной DIN-рейке 35 мм с помощью фиксирующей защелки; присоединение проводов к винтовым клеммам

Случайное срабатывание для коммутации резистивной нагрузки и срабатывание при переходе напряжения через ноль для коммутации индуктивной нагрузки

Одноканальные реле SSM

Ширина 11 мм и 18 мм

Номинальный выходной ток 6 А и 12 А

Выбор номинальных напряжений

Имеются конфигурации входов/выходов переменного и постоянного тока

Двухканальные реле SSM

Ширина 18 мм

Два независимых выходных канала 6 А

Выбор номинальных напряжений

Имеется конфигурация с входным напряжением постоянного тока и выходным напряжением переменного тока

Твердотельные реле SSM – готовые к использованию модульные реле с полупроводниковыми выходами, обеспечивающими более высокую плотность мощности. Оригинальная конструкция корпуса со степенью защиты IP20 и встроенный радиатор, не имеющий доступных для прикосновения горячих металлических поверхностей, обеспечивают компактность и безопасность эксплуатации реле.

Реле SSM устанавливаются на DIN-рейке и предлагаются со следующими типами коммутации: срабатывание при переходе напряжения через ноль для резистивной нагрузки и случайное срабатывание для индуктивной нагрузки.

В серию реле SSM входят:

SSM1: одноканальные однофазные реле с номинальным током 6 А и 12 А

SSM2: двухканальные двухфазные реле с номинальным током 6 А

Особенности реле SSM1A112BDR:

Встроенный радиатор для рассеивания тепла

Соединительные клеммы входа управления

Зеленый светодиодный индикатор входного напряжения

Скоба для крепления на DIN-рейку 35 мм

Соединительные клеммы для рабочего напряжения

Монтажная защелка

Технические характеристики реле SSM1A112BDR:

Семейство продуктов Zelio Relay

Продукт Твердотельное реле

Устройство короткое имя SSM

Количество каналов 1

фазы 1 фаза

Монтажная опора Симметричная DIN рейка

Номинальный ток 12А

Выходное напряжение 24 ... 280 В переменного тока

Напряжение цепи управления 4 ... 32 В постоянного тока

Контакты тип и состав 1 NO

Момент затяжки 0,5 ... 0,8 N.m для вывода

0,5 ... 0,8 N.m для ввода

Соединения - зажимы винтовые зажимы 1 х 0,3 ... 1 х 2,5 мм для вывода - AWG 22 ... AWG 14

Винтовые клеммы 1 х 0,3 ... 1 х 1,5 мм для ввода - AWG 22 ... AWG 16

Емкостная асимметрия <= 10 пФ для ввода / вывода

Сопротивление изоляции 1000 МОм при 500 В постоянного тока

Местная сигнализация Зеленый светодиод для состояния входов

Напряжение переключения <= 1 В постоянного тока выключения

> = 4 В постоянного тока от поворота на

Входные пределы тока 9 ... 11 мА

Твердотельный выход типа SCR выход

Случайное напряжение переключения

Ток нагрузки 0,00015 ... 12 A

Абсолютное максимальное напряжение 600 В

Пиковый ток <= 750 А при 20 мс

<= 715 мс для 16.6

Падение напряжения <= 1,3 В включенном состоянии

Мощность двигателя л.с. 0,33 л.с. при 40 ° C 240 В переменного тока

Максимальная I²t для фьюзинга 2330 A².s за 8,33 мс при 60 Гц полупериода

2560 A².s в течение 10 мс при 50 Гц полупериода

Ток утечки <= 0,1 мА в выключенном состоянии

DV / Dt 500 В / мкс от состояния при максимальном напряжении

Время отклика 0.1 мс от поворота на

0,5 цикла выключения

Cos Phi> = 0.5 с максимальной нагрузкой

Категория перенапряжения III

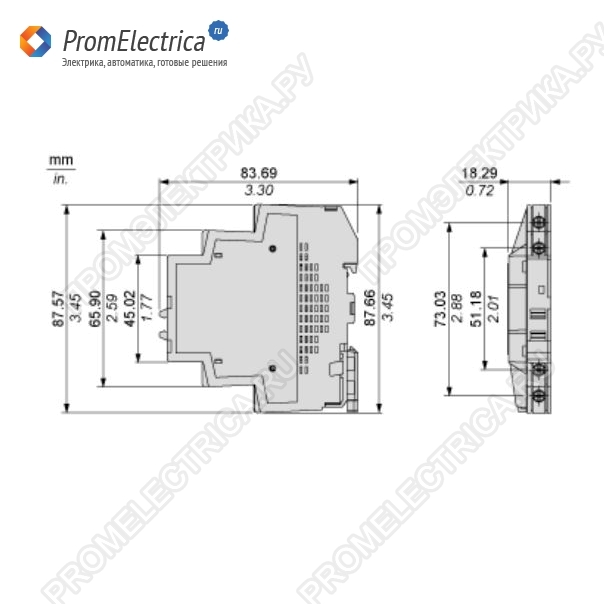

Ширина 18 мм

Высота 90,3 мм

Глубина 83,7 мм

Вес продукта 0,09 кг

Окружающая среда

Огнестойкость V0 в соответствии с UL 94

Электрическая прочность изоляции 4 кВ переменного тока для ввода или вывода в случае

AC 4 кВ для ввода / вывода

Степень загрязнения 2

Стандарты IEC 61000

IEC 60950-1

IEC 62314

Сертификация продукции CSA

RoHS

REACH

Маркировка CE

IP степень защиты IP20

Температура окружающего воздуха для эксплуатации -30 ... 80 ° C

Температура окружающего воздуха для хранения -30 ... 100 ° C

Вес в упаковке, кг.: 0.098

Габариты, м.: 0.095 x 0.09 x 0.025
