Описание, применение RXM040W Schneider Electric

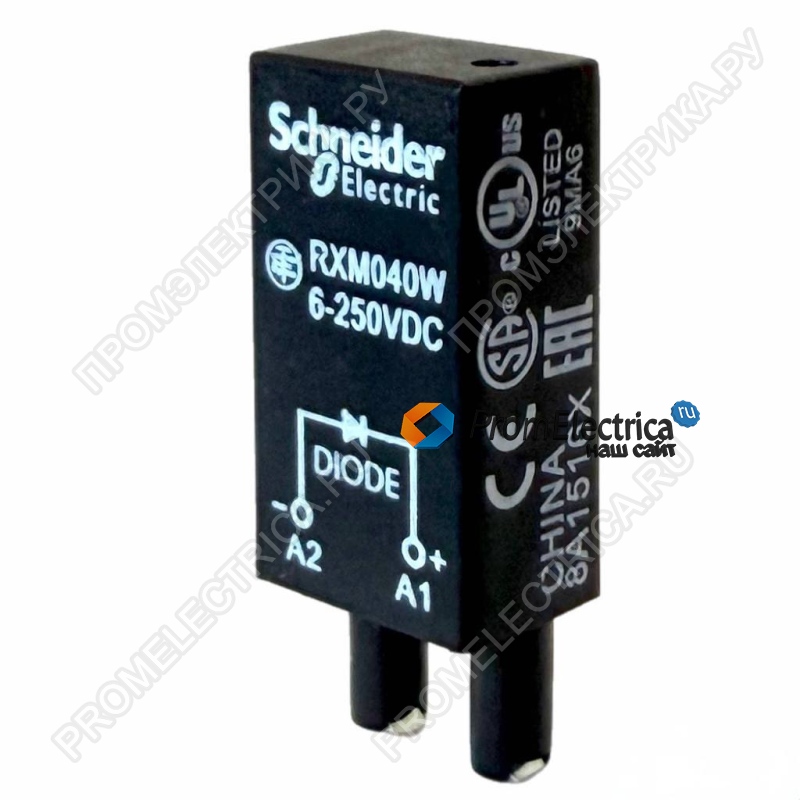

Компактный диодный модуль RXM040W предназначен для защиты цепей управления электромеханическими реле серий RPM и RXM. Устанавливается непосредственно на совместимые розетки (сокеты) RPZ и RXZ. Рабочее напряжение постоянного тока — от 6 до 250 В DC. Подавляет обратные ЭДС самоиндукции катушки реле, предотвращая повреждение управляющих контроллеров и транзисторных выходов ПЛК.
Преимущества для покупателя
- Продление срока службы оборудования – диод гасит выбросы обратного напряжения, возникающие при отключении катушки реле. Это защищает транзисторы ПЛК, контакты и соседние электронные компоненты.
- Широкий диапазон напряжений – работает в цепях 6…250 В DC. Один модуль подходит для разных типов реле и систем управления.
- Простая установка – модуль вставляется в совместимую розетку RPZ или RXZ вместе с реле. Не требует пайки, дополнительных проводов или внешних диодов.
- Максимальная совместимость – поддерживает сокеты с 1, 2, 3 и 4 перекидными контактами (1 C/O, 2 C/O, 3 C/O, 4 C/O).
- Малые габариты и вес – весит всего 3 грамма, не занимает лишнего места в шкафу.
Технические характеристики
|
Параметр |
Значение |
|
Тип модуля |
Диодный (защита от обратных выбросов) |
|
Напряжение цепей управления |
6 … 250 В DC |
|
Совместимые реле |
RPM, RXM |
|
Совместимые розетки (сокеты) |
RPZ (1 или 2 C/O), RXZ (2, 3 или 4 C/O) |
|
Вес |
3 г |
|
Свободен от SVHC (REACH) |
Да |
|
Содержит тяжёлые металлы |
Нет |
|
Содержит ртуть |
Нет |
Области применения
- Шкафы автоматизации и релейные панели
- Системы с частым включением/отключением реле (ПЛК, контроллеры)
- Модернизация существующих схем без перепайки
- Производственное оборудование, где важна надёжность коммутации
