Описание, применение 750103 Pilz

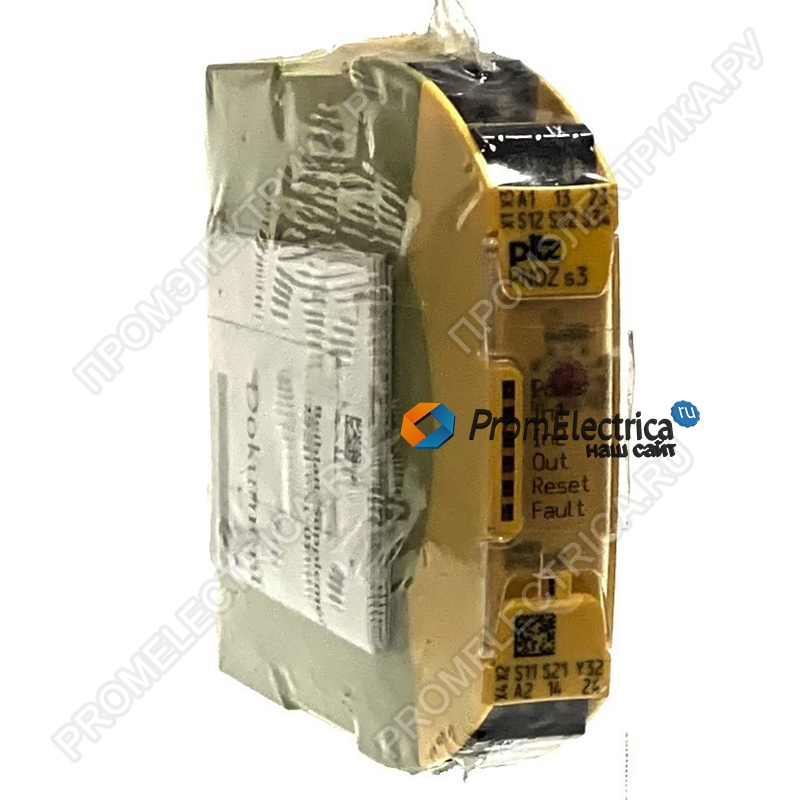

Реле безопасности PNOZ s3 750103 от Pilz предназначено для организации безопасного останова оборудования в соответствии с требованиями EN 60947-5-1, EN 60204-1 и VDE 0113-1. Применяется в системах с:
- Аварийными кнопками (E-STOP)
- Защитными ограждениями (безопасные двери)
- Световыми барьерами и другими устройствами безопасности.
Ключевые преимущества
✔ Высший уровень безопасности
- Категория 4 по EN ISO 13849-1 (PL e) и SIL 3 по IEC 62061
- Самодиагностика и контроль состояния контактов в каждом цикле
- Защита от короткого замыкания и залипания контактов
✔ Гибкость настроек
- 6 режимов работы (автозапуск, ручной запуск, контроль срабатывания и др.)
- Возможность расширения контактов через модуль PNOZsigma
✔ Надежность в экстремальных условиях
- Рабочий диапазон температур: -10°C до +55°C
- Степень защиты: IP54 (корпус) / IP20 (клеммы)
✔ Простота монтажа и контроля
- Подключение через винтовые клеммы (сечение провода: 0.25–2.5 мм²)
- Светодиодная индикация состояния:
- Питание
- Статус входов/выходов
- Ошибки
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания |
24 В DC (±15%) |
|
Контактная группа |
2 НО (6 А при 240 В AC / 6 А при 24 В DC) |
|
Полупроводниковый выход |
1 (Y32, 24 В DC, 20 мА) |
|
Макс. коммутируемая мощность |
1500 VA (AC) / 150 W (DC) |
|
Механический ресурс |
10 млн. циклов |
|
Электрический ресурс |
2 млн. циклов (при 0.2 А AC-15) |
|
Габариты (Ш×В×Г) |
17.5 × 98 × 120 мм |
|
Вес |
140 г |
Области применения
- Промышленные станки и роботизированные линии
- Лифтовое оборудование
- Системы вентиляции и кондиционирования
- Энергетика (щитовое оборудование)
