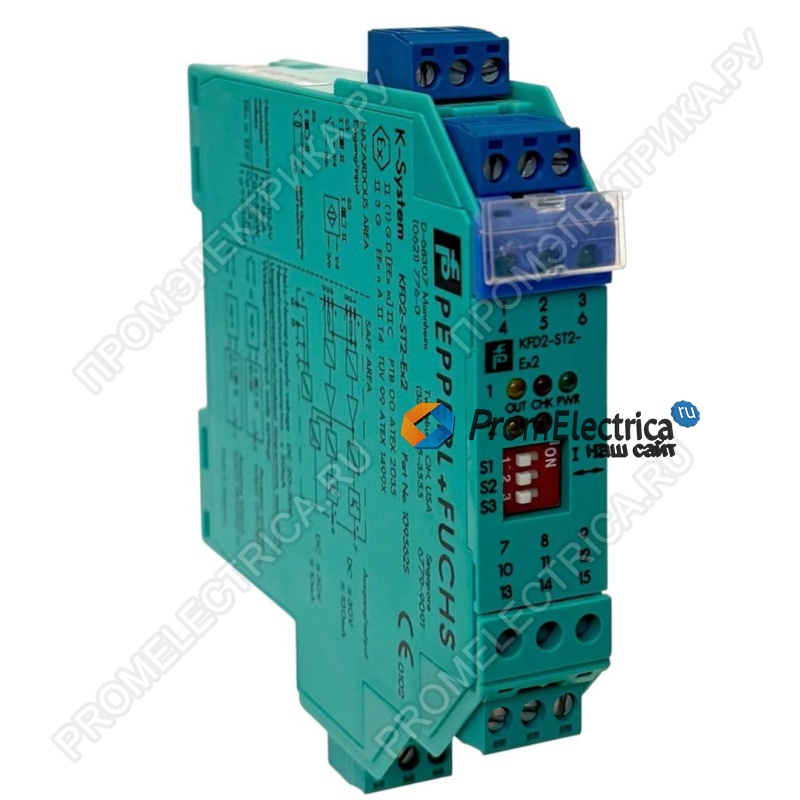

Описание, применение KFD2-ST2-EX2 Pepperl+Fuchs
2-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
Активный транзисторный выход
Обнаружение неисправностей линии (LFD)
Обратимый режим работы
До SIL 2 в соотв. в соответствии с IEC 61508
Технические характеристики KFD2-ST2-Ex2:
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 14+, 15-
Номинальное напряжение 20 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток ≤ 50 мА
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2+, 3-; 4+, 5+, 6-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 7+; выход II: клеммы 9+
Уровень сигнала 1-сигнал: (L +) - 3,5 В (100 мА, защита от короткого замыкания)
0-сигнал: выключен (ток в выключенном состоянии ≤ 10 мкА)
Выход I, II сигнал; электронный выход, активный
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 5 кГц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соотв. согласно МЭК 62103, номинальное напряжение изоляции 300 В, действующее значение
Вход / источник питания усиленная изоляция в соотв. согласно МЭК 62103, номинальное напряжение изоляции 300 В, действующее значение
Выход / блок питания отсутствует, клемма с общим полюсом 14+
Ввод / вход нет в наличии
Выход / Выход отсутствует, клемма с общим полюсом 14+
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Соответствие
Гальваническая развязка МЭК 62103: 2003
Электромагнитная совместимость NE 21: 2004
Степень защиты МЭК 60529: 2001
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 150 г
Габаритные размеры 20 х 119 х 115 мм (0,8 х 4,7 х 4,5 дюйма), тип корпуса B2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Экзаменационный сертификат ЕС PTB 00 ATEX 2035
маркировка Экс-шестиугольникII (1) G [Ex ia] IIC
Экс-шестиугольникII (1) D [Ex ia] IIIC
вход Ex ia IIC, Ex ia IIIC
вольтаж 10,5 В
Текущий 13 мА
Мощность 34 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 40 В пост. Тока (Внимание! Номинальное напряжение может быть ниже.)
Выход
Максимальное безопасное напряжение 40 В пост. Тока (Внимание! Номинальное напряжение может быть ниже.)
сертификат TÜV 99 ATEX 1499 X
маркировка Экс-шестиугольник II 3G Ex nA II T4
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010, EN 50303: 2000
