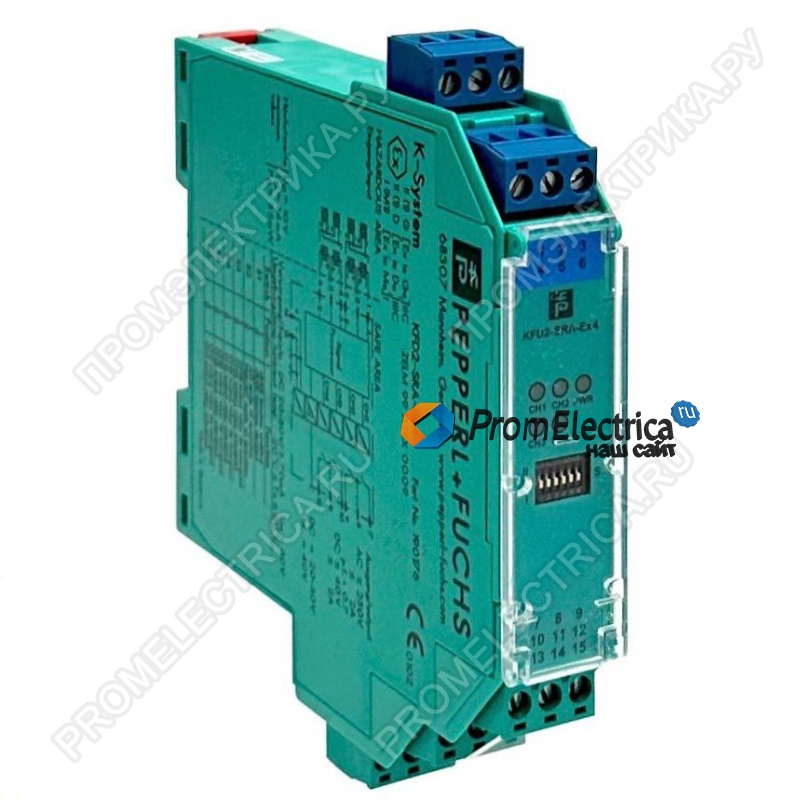

Описание, применение KFD2-SRA-EX4 Pepperl+Fuchs
4-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
На 50% меньше проводки, технология 2: 1
Релейный контакт
Обнаружение неисправностей линии (LFD)
Обратимый режим работы
Технические характеристики KFD2-SRA-Ex4:
Тип сигнала Цифровой вход
Поставка
соединение Шина питания или клеммы 14+, 15-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток 45 ... 70 мА
Рассеяние мощности 1,2 Вт
вход
Сторона подключения полевая сторона
соединение клеммы 1-, 2+, 3-; 4-, 5+, 6-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение холостого хода / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Соотношение импульса / паузы минимум 35 мс / мин 35 мс (работа без переменного тока) мин. 70 мс / мин 70 мс (работа от переменного тока)
Обнаружение неисправностей линии обрыв I ≤ 0,15 мА, короткое замыкание I> 6 мА
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 7, 8; выход II: клеммы 8, 9; выход III: клеммы 10, 11; выход IV: клеммы 11, 12
Выход I ... IV Сигнал I ... Сигнал IV; реле
Загрузка контактов 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 A резистивная нагрузка;
Задержка под напряжением / обесточена ок. 30 мс / ок. 30 мс
Механическая жизнь 5 х 10 6 циклов переключения
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 10 Гц (работа без переменного тока) ≤ 3 Гц (работа от переменного тока)
Гальваническая развязка
Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход / блок питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход / Выход базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты МЭК 60529: 2001
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 150 г
Габаритные размеры 20 х 119 х 115 мм (0,8 х 4,7 х 4,5 дюйма), тип корпуса B2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Экзаменационный сертификат ЕС ZELM 99 ATEX 0009
маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход Ex ia IIC
вольтаж 10 В
Текущий 14 мА
Мощность 35 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 40 В пост. Тока (Внимание! У м нет номинального напряжения.)
Выход
Загрузка контактов 230 В переменного тока + 10% / 2 А / 100 ВА / cos φ ≥ 0,7; 40 В постоянного тока / 2 A резистивная нагрузка
Выход индикации неисправности
Максимальное безопасное напряжение 40 В постоянного тока
Гальваническая развязка
Ввод / вход нет в наличии
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-26: 2007, EN 50303: 2000
Международные разрешения
Одобрение UL
Контрольный рисунок 116-0145
МЭКЕх одобрение IECEx TUN 04.0003
Утверждено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
