Описание, применение 777305 Pilz

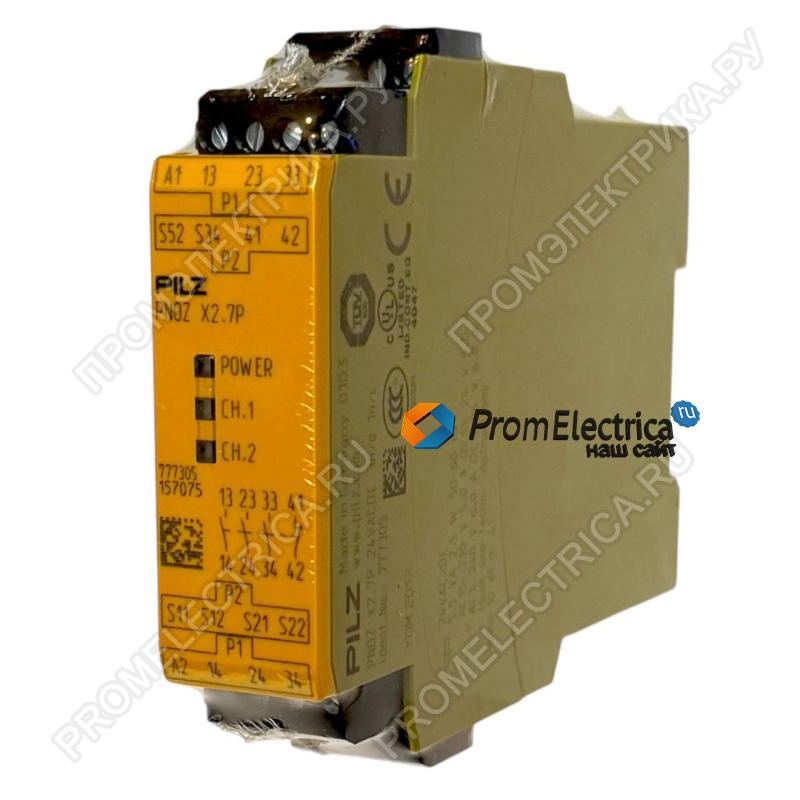

Реле безопасности 777305 от Pilz (The Spirit of Safety) — это автономное устройство для контроля цепей аварийной остановки, защитных дверей, световых барьеров и других средств защиты. Оно предназначено для использования в системах управления станками, конвейерами, роботизированными комплексами и любым оборудованием, где требуется надёжное отключение при нарушении безопасности.
Преимущества
- Гибкость подключения входов. Реле поддерживает одноканальное и двухканальное подключение датчиков безопасности. Во втором случае оно обнаруживает короткое замыкание между контактами — наиболее опасный вид неисправности в цепях безопасности.
- Контролируемый перезапуск. Функция monitored start предотвращает самопроизвольное включение оборудования после снятия аварийного сигнала. Требуется осознанное действие оператора — нажатие кнопки сброса.
- Три безопасных выхода. Три нормально разомкнутых релейных выхода (3 N/O) могут использоваться для отключения силовых контакторов, подачи сигнала на контроллер или включения световой/звуковой сигнализации. Дополнительный нормально замкнутый выход (1 N/C) предназначен для диагностики.
- Широкий диапазон питания. Устройство работает как от переменного, так и от постоянного тока напряжением 24 В. Это упрощает интеграцию в существующие системы управления без дополнительных преобразователей.
- Компактность и удобство монтажа. Корпус шириной всего 22,5 мм занимает минимум места на DIN-рейке. Съёмные винтовые клеммы позволяют быстро заменять реле без перерезания проводов — достаточно переставить клеммную колодку.
- Надёжность при слабых токах. Контакты выполнены из серебряно-медно-никелевого сплава с дополнительным золотым покрытием (0,2 микрона). Это гарантирует стабильную коммутацию даже при напряжениях и токах в милливольтах и миллиамперах (например, при подключении к входам ПЛК).
Основные технические параметры
|
Модель |
777305 |
|
Производитель |
Pilz |
|
Напряжение питания |
24 В AC/DC |
|
Потребление (DC / AC) |
2,5 Вт / 5,5 ВА |
|
Количество входов |
2 |
|
Схемы подключения входов |
1 или 2 канала (с/без обнаружения КЗ) |
|
Тип запуска |
Мониторируемый (контролируемый) |
|
Безопасные релейные выходы |
3 × NO |
|
Вспомогательный выход |
1 × NC |
|
Макс. ток AC1 (240 В) |
6 А |
|
Макс. ток AC15 (230 В) |
5 А |
|
Макс. ток DC1 (24 В) |
6 А |
|
Материал контактов |
AgCuNi + 0,2 мкм Au |
|
Рабочая температура |
от -35 до +55 °C |
|
Влажность |
93% при 40 °C (без конденсации) |
|
Материал корпуса (передняя панель) |
ABS UL 94 V0 (самозатухающий) |
|
Тип клемм |
Винтовые, съёмные |
|
Сечение провода |
24–12 AWG (0,2–2,5 мм²) |
|
Ширина × высота × глубина |
22,5 × 94 × 121 мм |
|
Вес нетто / брутто |
185 г / 195 г |
Где применяется
- Аварийная остановка станков и прессов.
- Контроль положения защитных дверей и ограждений.
- Мониторинг световых завес и лазерных сканеров.
- Управление двухручным управлением (с дополнительными компонентами).
- Системы безопасности конвейеров и лифтов.
Особенности монтажа и эксплуатации
- Монтируется на DIN-рейку TH35 (стандартная шина 35 мм).
- Положение монтажа — любое.
- Не допускается эксплуатация в условиях конденсации влаги (резкие перепады температуры).
- При использовании в цепях с индуктивной нагрузкой (катушки контакторов) требуется установка защитных диодов/варисторов.
