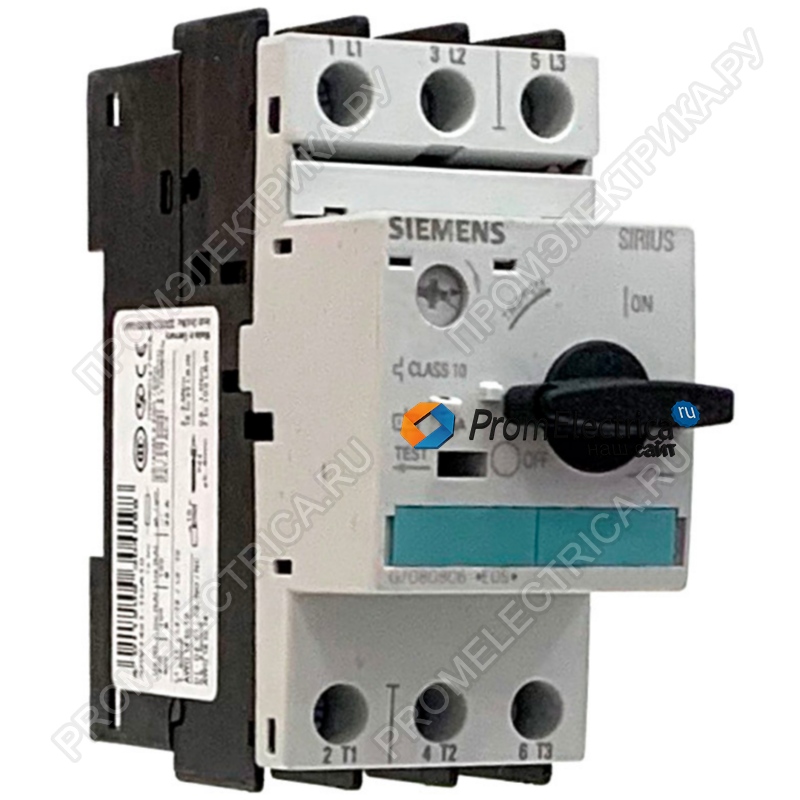

Описание, применение 3RV1021-4AA10 Siemens
3RV1021-4AA10 Автоматические выключатели 16А, 7.5 кВатт, 11-16 Ампер, Siemens
Автоматические выключатели технические характеристики:
Наименование продукта:автоматический выключатель защитой двигателя
Вспомогательный выключатель да
Мощность потерь [Вт] всего типовое7 W
Прочность по отношению к импульсному напряжению расчетное значение6 000 V
Степень защиты IP
с лицевой стороныIP20
Стойкость к шоку25g / 11 мсек
Механический срок службы (коммутационные циклы)
главных контактов типовое100 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное2 000 m
Температура окружающей среды
во время эксплуатации-20 ... +60 °C
во время хранения-50 ... +80 °C
во время транспортировки-50 ... +80 °C
Цепь главного тока:
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки11 ... 16 A
рабочее напряжение
расчетное значение690 V
при AC-3 расчетное значение максимальное690 V
Рабочий ток
при AC-3
— при 400 В расчетное значение16 A
Эксплуатационная мощность
при AC-3
— при 400 В расчетное значение7,5 kW
Частота коммутации
при AC-3 максимальное15 1/h
Вспомогательный контур:
Количество переключающих контактов
для вспомогательных контактов0
Функция защиты/ контроля:
Класс срабатыванияClass 10
Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu)
при переменном токе при 240 В расчетное значение100 kA
при переменном токе при 400 В расчетное значение50 kA
при переменном токе при 500 В расчетное значение10 kA
при переменном токе при 690 В расчетное значение4 kA
защита от коротких замыканий
Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыканиитермомагнетический
Монтаж/ крепление/ размеры:
Монтажное положениелюбой
Вид креплениявинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Высота97 mm
Ширина45 mm
Глубина96 mm
соблюдаемое расстояние
при рядном монтаже
— сзади0 mm
— сбоку0 mm
Подсоединения/ клеммы:
Функция продукта
съемная клемма для цепи вспомогательного тока и цепи тока управлениянет
Исполнение электрического подключения
для главной электрической цепивинтовой зажим
для вспомогательных цепей и цепей управлениявинтовой зажим
Расположение электрических подключений для главной электрической цепилицевой
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
— многопроводный2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
— тонкопроволочный с обработкой концов жил2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
при проводах AWG для главных контактов2x (14 ... 10)
