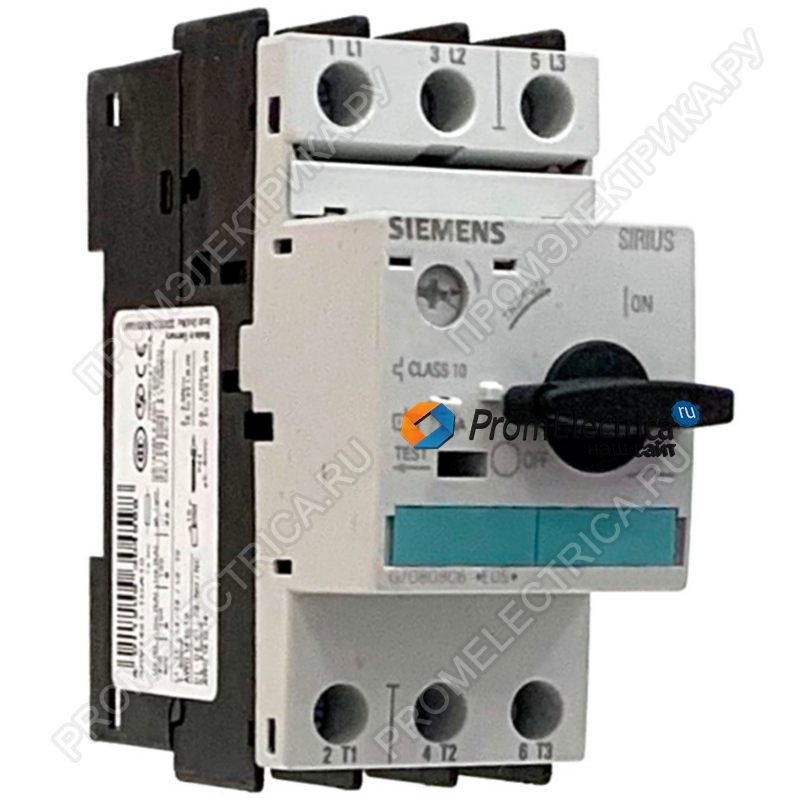

Описание, применение 3RV1021-1HA10 Siemens
Фирменное название продукта: SIRIUS
Наименование продукта: силовой выключатель
Исполнение продукта: для защиты двигателя
Общие технические данные:
Расширение продукта: Вспомогательный выключатель да
Мощность потерь [Вт]: всего типовое 7 W
Прочность по отношению к импульсному напряжению расчетное значение: 6 000 V
Степень защиты IP: с лицевой стороны IP20
Стойкость к шоку: 25g / 11 мсек
Механический срок службы (коммутационные циклы)главных контактов типовое: 100 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное: 2 000 m
Температура окружающей среды:
- во время эксплуатации -20 ... +60 °C
- во время хранения -50 ... +80 °C
- во время транспортировки: -50 ... +80 °C
Цепь главного тока:
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки: 5,5 ... 8 A
рабочее напряжениерасчетное значение 690 V
при AC-3 расчетное значение максимальное: 690 V
Рабочий токпри AC-3— при 400 В расчетное значение: 8 A
Эксплуатационная мощность: при AC-3— при 400 В расчетное значение 3 kW
Частота коммутации при AC-3 максимальное 15 1/h
Вспомогательный контур: Количество переключающих контактов для вспомогательных контактов 0
Функция защиты/ контроля: Класс срабатывания Class 10
Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) при переменном токе при 240 В расчетное значение100 kAпри переменном токе при 400 В расчетное значение100 kAпри переменном токе при 500 В расчетное значение42 kAпри переменном токе при 690 В расчетное значение6 kAзащита от коротких замыканийИсполнение автоматического выключателя максимального тока и расцепителя при коротком замыканиитермомагнетическийМонтаж/ крепление/ размеры:Монтажное положениелюбойВид креплениявинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022Высота97 mmШирина45 mmГлубина96 mmсоблюдаемое расстояниепри рядном монтаже— сзади0 mm— сбоку0 mmПодсоединения/ клеммы:Функция продуктасъемная клемма для цепи вспомогательного тока и цепи тока управлениянетИсполнение электрического подключениядля главной электрической цепивинтовой зажимдля вспомогательных цепей и цепей управлениявинтовой зажимРасположение электрических подключений для главной электрической цепилицевойВид подключаемых поперечных сечений проводовдля главных контактов— однопроводный2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)— многопроводный2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)— тонкопроволочный с обработкой концов жил2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)при проводах AWG для главных контактов2x (14 ... 10)
