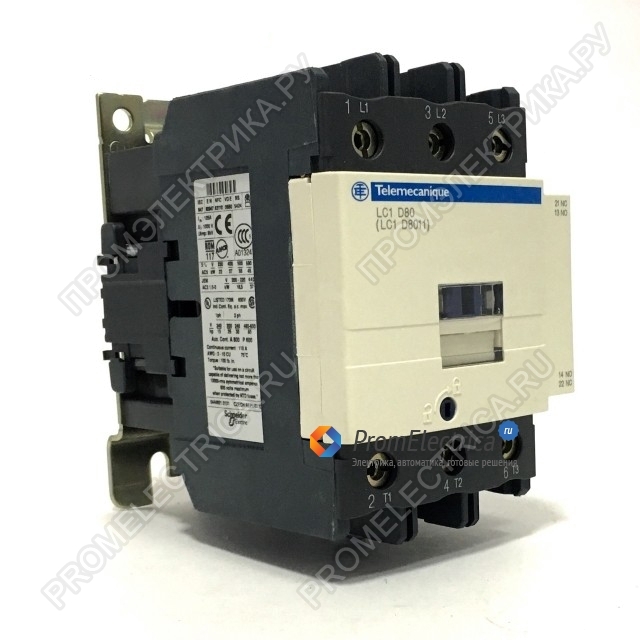

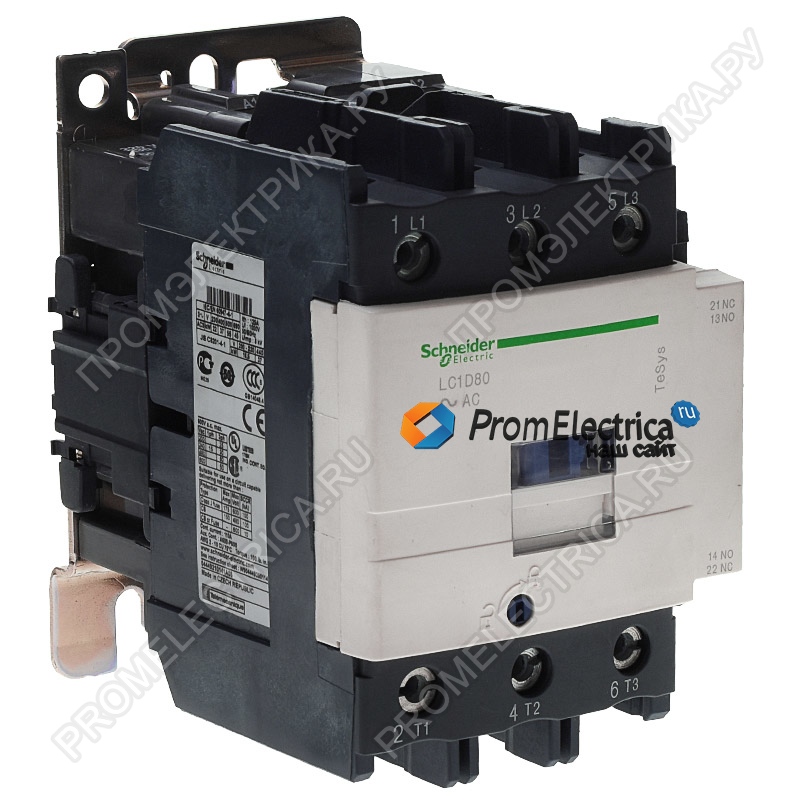

Описание, применение LC1D80Q5 Schneider Electric
Технические характеристики LC1D80Q5:
Название продукта TeSys D
Контактор продукта или компонента
Краткое название устройства LC1D
Контакторное приложение Управление двигателем
Резистивная нагрузка
Категория использования AC-1
AC-3
AC-4
Описание поляков 3P
Полюсный контактный состав 3 НЕТ
[Ue] номинальное рабочее напряжение <= 690 В переменного тока для силовой цепи
<= 300 В пост. Тока 25 ... 400 Гц для силовой цепи
[Ie] номинальный рабочий ток 125 A (<= 60 ° C) при <= 440 В AC AC-1 для силовой цепи
80 A (<= 60 ° C) при <= 440 В переменного тока AC-3 для силовой цепи
Мощность двигателя кВт 22 кВт при 220 ... 230 В переменного тока 50/60 Гц AC-3
37 кВт при 380 ... 400 В AC 50/60 Гц AC-3
45 кВт при 660 ... 690 В переменного тока 50/60 Гц AC-3
45 кВт при 415 ... 440 В AC 50/60 Гц AC-3
55 кВт при 500 В AC 50/60 Гц AC-3
45 кВт при 1000 В AC 50/60 Гц AC-3
15 кВт при 400 В AC 50/60 Гц AC-4
Мощность двигателя hp 20 л.с. при 200/208 В переменного тока 50/60 Гц для трехфазных двигателей
7,5 л.с. при 115 В переменного тока 50/60 Гц для однофазных двигателей
15 л.с. при 230/240 В переменного тока 50/60 Гц для однофазных двигателей
25 л.с. при 230/240 В переменного тока 50/60 Гц для трехфазных двигателей
60 л.с. при 460/480 В переменного тока 50/60 Гц для трехфазных двигателей
60 л.с. при 575/600 В переменного тока 50/60 Гц для трехфазных двигателей
Тип цепи управления AC 50 Гц
[Uc] напряжение управляющей цепи 380 В переменного тока 50 Гц
Вспомогательная контактная композиция 1 NO + 1 NC
[Uimp] номинальное импульсное выдерживаемое напряжение Соответствует IEC 60947
Категория перенапряжения III
[Ith] обычная температура свободного воздуха
текущий
125 A при <= 60 ° C для силовой цепи
10 A при <= 60 ° C для цепи сигнализации
Расчетная мощность Irms 1100 А при напряжении 440 В для силовой цепи, соответствующей IEC 60947
140 A AC для сигнальной цепи, соответствующей IEC 60947-5-1
250 A DC для цепи сигнализации, соответствующей IEC 60947-5-1
Номинальная отключающая способность 1100 А при 440 В для силовой цепи, соответствующей IEC 60947
[Icw] номинальный кратковременный выдерживаемый ток 135 A <= 40 ° C 10-минутная силовая цепь
100 A 1 s сигнальная схема
120 Сигнальная цепь 500 мс
140 Сигнальная цепь 100 мс
640 A <= 40 ° C Силовая цепь 10 с
990 A <= 40 ° C Силовая цепь 1 с
320 A <= 40 ° C 1-минутная силовая цепь
Соответствующий номинал предохранителя 160 A gG при <= 690 В координатный тип 2 для силовой цепи
200 A gG при <= 690 В координатный тип 1 для силовой цепи
10 A gG для схемы сигнализации, соответствующей IEC 60947-5-1
Средний импеданс 0,8 мОм при 50 Гц - Ith 125 A для силовой цепи
[Ui] номинальное напряжение изоляции 1000 В для силовой цепи, соответствующей IEC 60947-4-1
600 В для сертификатов силовых цепей CSA
600 В для сертификатов силовых цепей UL
690 В для сигнальной цепи, соответствующей IEC 60947-1
600 В для сертификатов цепи сигнализации CSA
600 В для сертификатов цепи сигнализации UL
Электрическая прочность 0,8 Мцикл 125 А AC-1 при Ue <= 440 В
1,5 мкс 80 А AC-3 при Ue <= 440 В
Рассеиваемая мощность на каждый полюс 5.1 Вт AC-3
12,5 Вт AC-1
Защитная крышка С
Монтажная опорная плита
рельсовый
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Сертификаты продукции BV
CCC
CSA
DNV
GL
ГОСТ
LROS (регистрационный лист Lloyds)
RINA
UL
Соединения - клеммы Схема управления: винтовые клеммы 2 кабеля (ов) 1 ... 2,5 мм² - жесткость кабеля: гибкая - с кабелем
конец
Цепь управления: винтовые клеммы 1 кабель (ы) 1 ... 4 мм² - жесткость кабеля: гибкая - без кабеля
конец
Цепь управления: винтовые клеммы 2 кабеля (-ов) 1 ... 4 мм² - жесткость кабеля: гибкая - без кабеля
конец
Схема управления: винтовые клеммы 1 кабель (ы) 1 ... 4 мм² - жесткость кабеля: сплошная - без конца кабеля
Цепь управления: винтовые клеммы 2 кабеля (-ов) 1 ... 4 мм² - жесткость кабеля: сплошная - без конца кабеля
Цепь управления: винтовые клеммы 1 кабель (ы) 1 ... 2,5 мм² - жесткость кабеля: гибкая - с кабелем
конец
Силовая цепь: коннектор 1 кабель (ы) 4 ... 50 мм² - жесткость кабеля: гибкая - без конца кабеля
Силовая цепь: соединительный кабель 2 (ы) 4 ... 25 мм² - жесткость кабеля: гибкая - без конца кабеля
Силовая цепь: разъем 1 кабель (ы) 4 ... 50 мм² - жесткость кабеля: гибкая - с кабелем
Силовая цепь: кабель 2 разъема 4 ... 16 мм² - жесткость кабеля: гибкая - с кабелем
Силовая цепь: соединительный кабель 1 (ы) 4 ... 50 мм² - жесткость кабеля: сплошная - без конца кабеля
Силовая цепь: кабель 2 разъема 4 ... 25 мм² - жесткость кабеля: сплошная - без конца кабеля
Момент затяжки Силовая цепь: 9 Нм - на разъеме - с отверткой плоский Ø 6 до Ø 8 мм
Силовая цепь: 9 Нм - на разъеме шестиугольное 4 мм
Цепь управления: 1,2 Нм - на винтовых клеммах - с отверткой, плоская Ø 6 мм
Схема управления: 1,2 Нм - на винтовых клеммах - с помощью отвертки Philips № 2
Время работы 20 ... 35 мс
Открытие 6 ... 20 мс
3Уровень надежности безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN / ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN / ISO 13849-1
Механическая прочность 10 Mcycles
Рабочая скорость 3600 циклов / ч при <= 60 ° C
дополнительный
Технология катушек Без встроенного модуля супрессора
Пределы напряжения цепи управления 0,3 ... 0,6 Uc выпадения при 55 ° C, переменный ток 50 Гц
0,85 ... 1,1 Uc при 55 ° C, переменный ток 50 Гц
Пусковая мощность в VA 200 VA при 20 ° C (cos φ 0,75) 50 Гц
Вес в упаковке, кг.: 1.6
Габариты, м.: 0.135 x 0.095 x 0.155 Контактор/пускатель Schneider Electric имеет сертификат РМРС(Российский Морской регистр судоходства).
